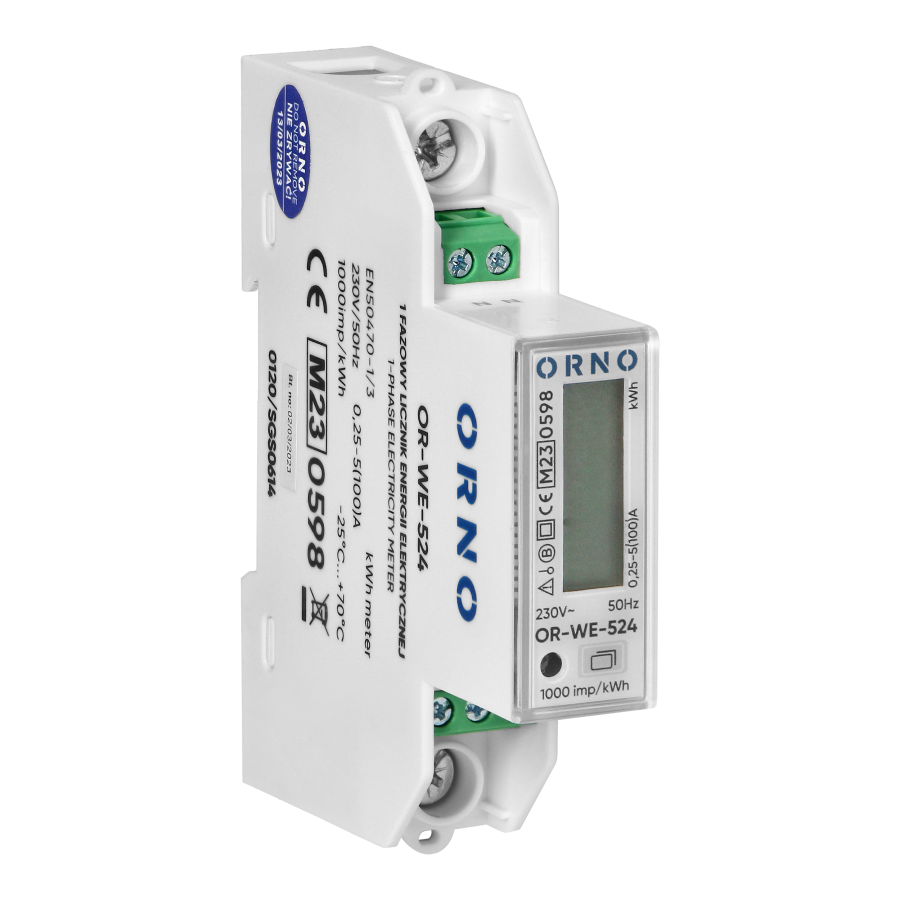

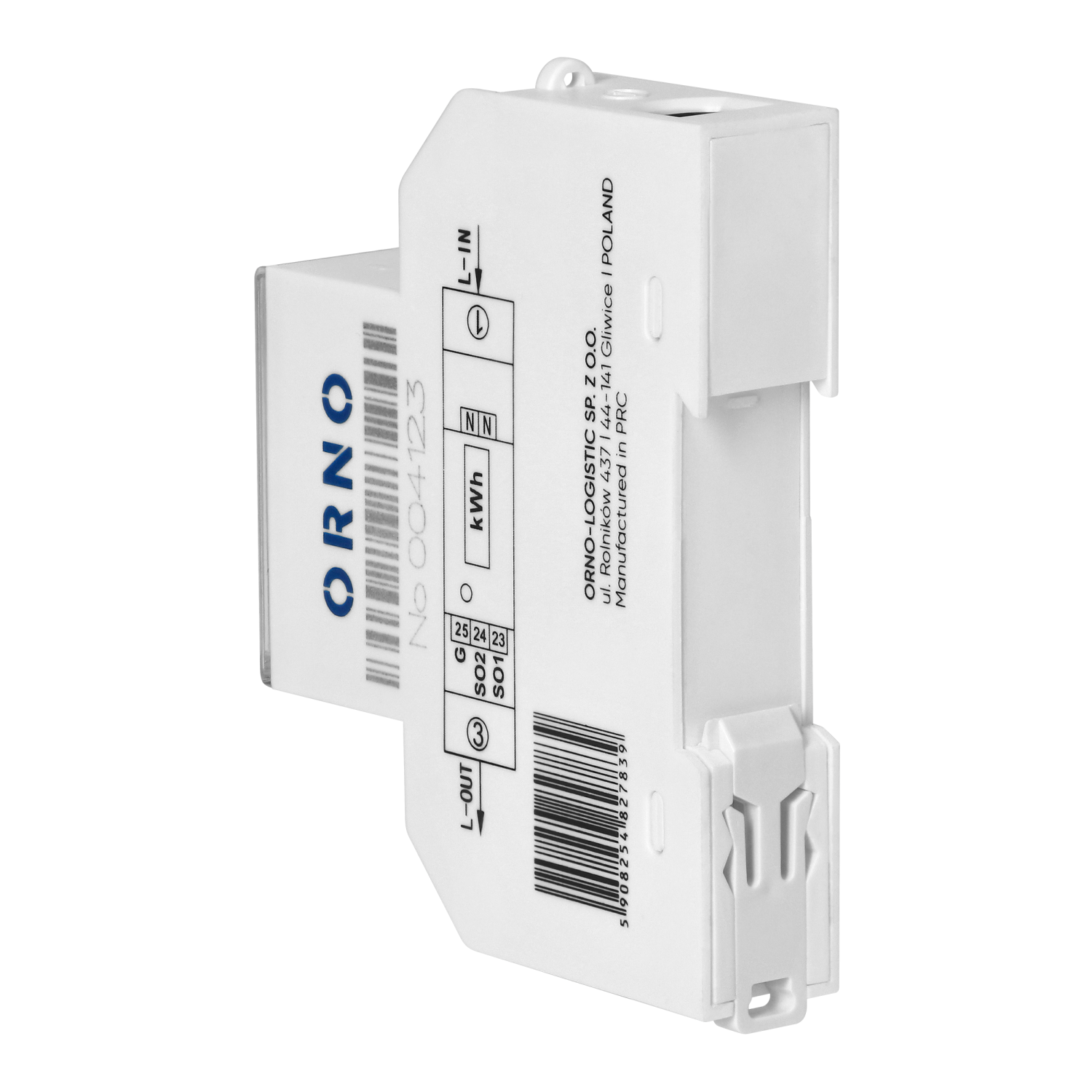

Licznik energii elektrycznej

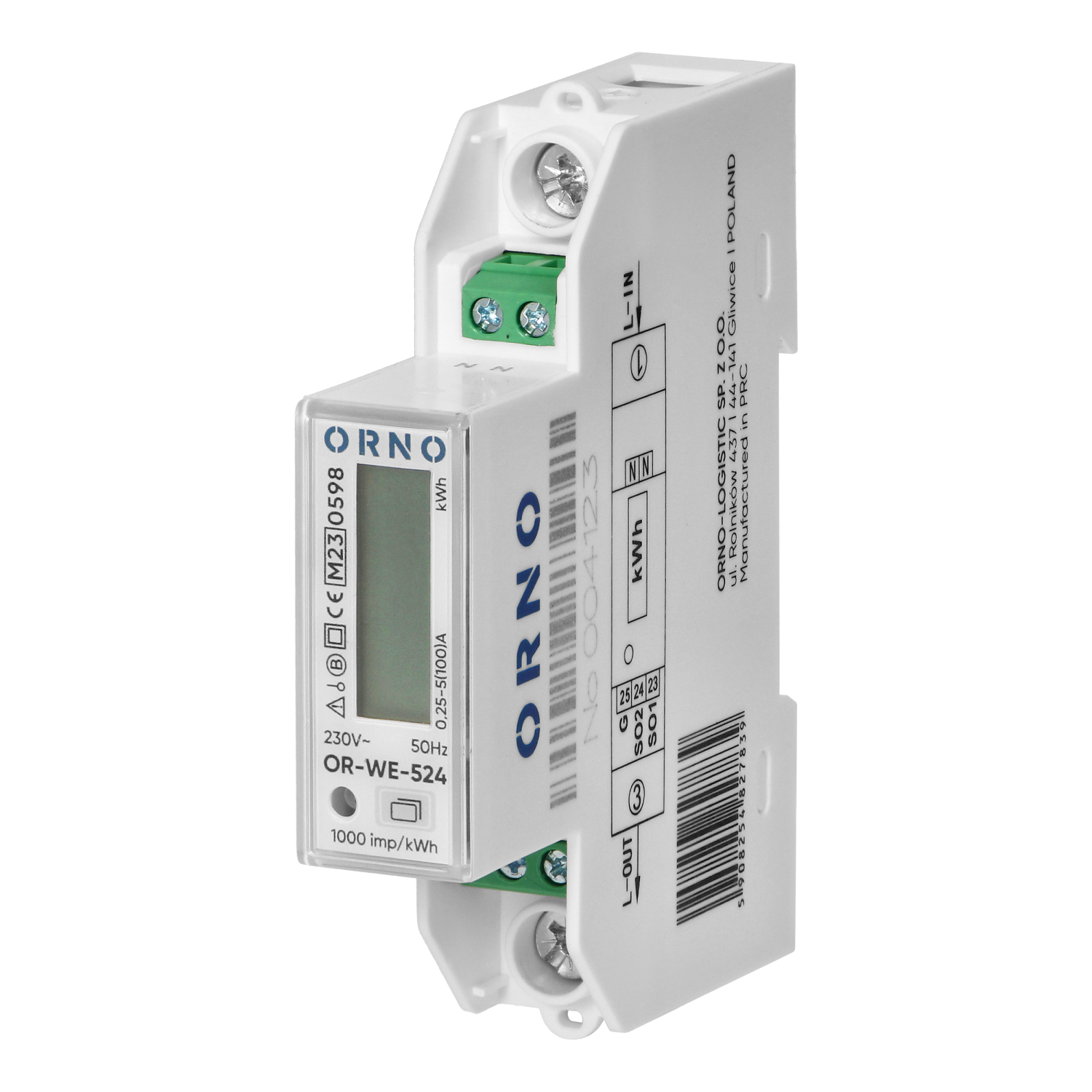

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 100A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości jednego modułu, montaż na szynie DIN TH-35 mm. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU. Licznik jest dwukierunkowy czyli zlicza również energię wyprodukowaną przez odbiorcę.

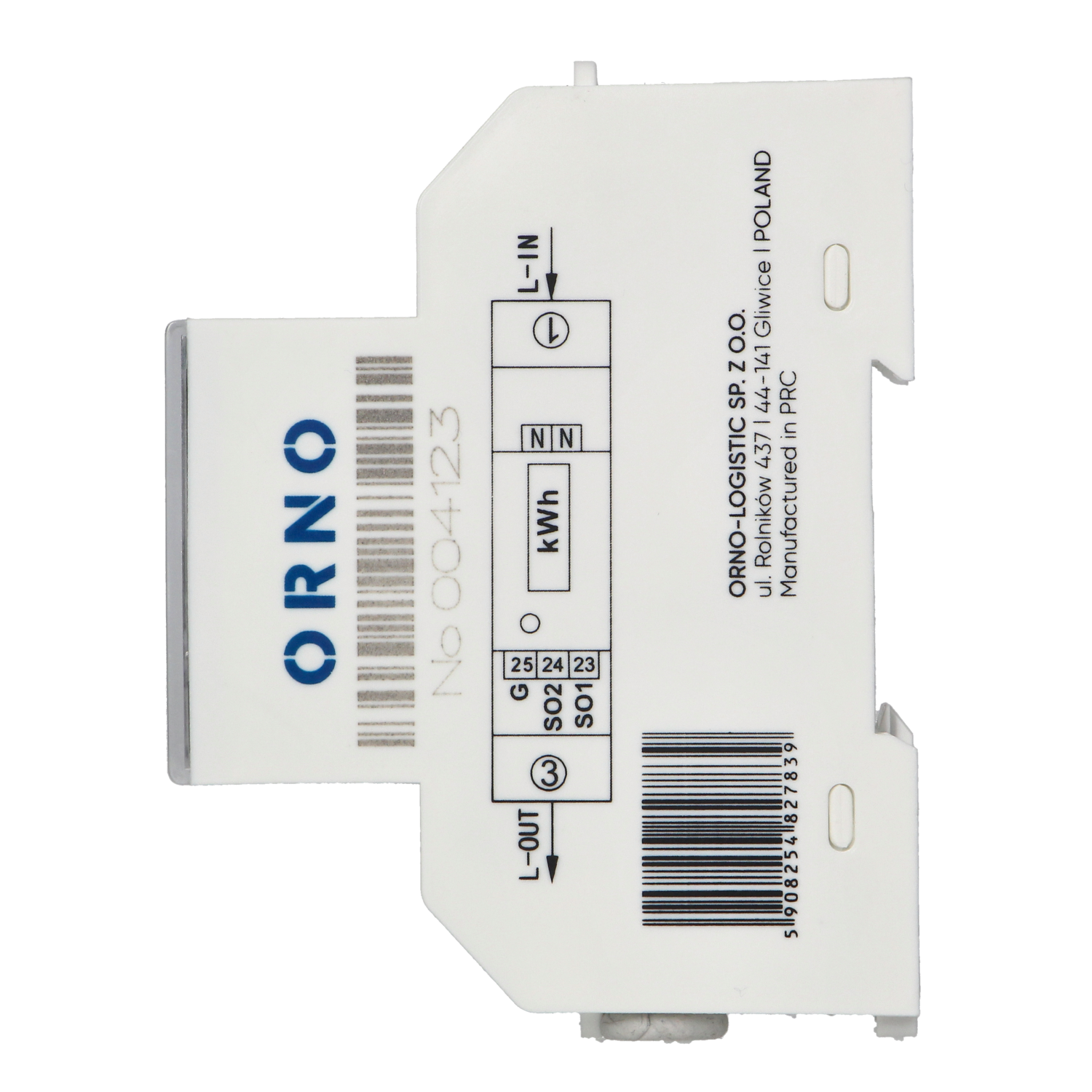

| Informacje ogólne: | |
|---|---|
| Typ licznika: | Elektroniczny |
| Prąd bazowy (In) [A]: | 10 |
| Maksymalny prąd (Imax) [A]: | 100 |
| Prąd min. (Imin) [A]: | 0.25 |
| Prąd rozruchowy (Ist) [A]: | 0.004 |
| Napięcie znamionowe (Un) N-L [V]: | 230 |
| Zakres częstotliwości [Hz]: | 50 |
| Liczba faz: | Jednofazowy |
| Model: | Pomiar bezpośredni |
| Klasa dokładności pomiaru: | 1 |
| Rodzaj energii mierzonej: | Moc czynna i bierna |
| Moc czynna: | Tak |
| Moc bierna: | Tak |
| Moc pobrana: | Tak |
| Moc oddana: | Tak |
| Odpowiednie do: | Pobór/zwrot |
| Możliwość kasowania podlicznika: | Tak |
| Podtrzymanie pamięcią: | EEPROM |
| Legalizowany: | Tak |
| Dopuszczenie: | MID (Measuring Instruments Directive) |
| Wyjście impulsowe: | Optyczny |
| Rodzaj wyjścia impulsowego: | S0 |
| Liczba impulsów [lmp/kWh]: | 1000 |
| Zakres napięcia wyjścia impulsowego [V DC]: | 12-27 |
| Zakres napięcia wyjścia impulsowego [mA]: | ≤27 |
| Wielotaryfowość: | Nie |
| Rodzaj wskaźnika: | Cyfrowy |
| Z podświetleniem: | Tak |
| Port IR: | Nie |
| Sposób montażu: | Adapter szyny DIN |
| Szerokość wyrażona liczbą modułów: | 1 |
| Maks. przekrój przewodów przyłączeniowych [mm²]: | 25 |
| Szerokość [mm]: | 18 |
| Głębokość [mm]: | 72 |
| Wysokość [mm]: | 90 |
| Temperatura robocza [°C]: | -25 - +70 |
| Max. Wilgotność: | ≤95% |
| Stopień ochrony (IP): | IP51 |
| Zgodność z : | MID 2014/32/EU |
| Zgodność z normą: | EN 50470-1:2006 EN 50470-3:2006 |

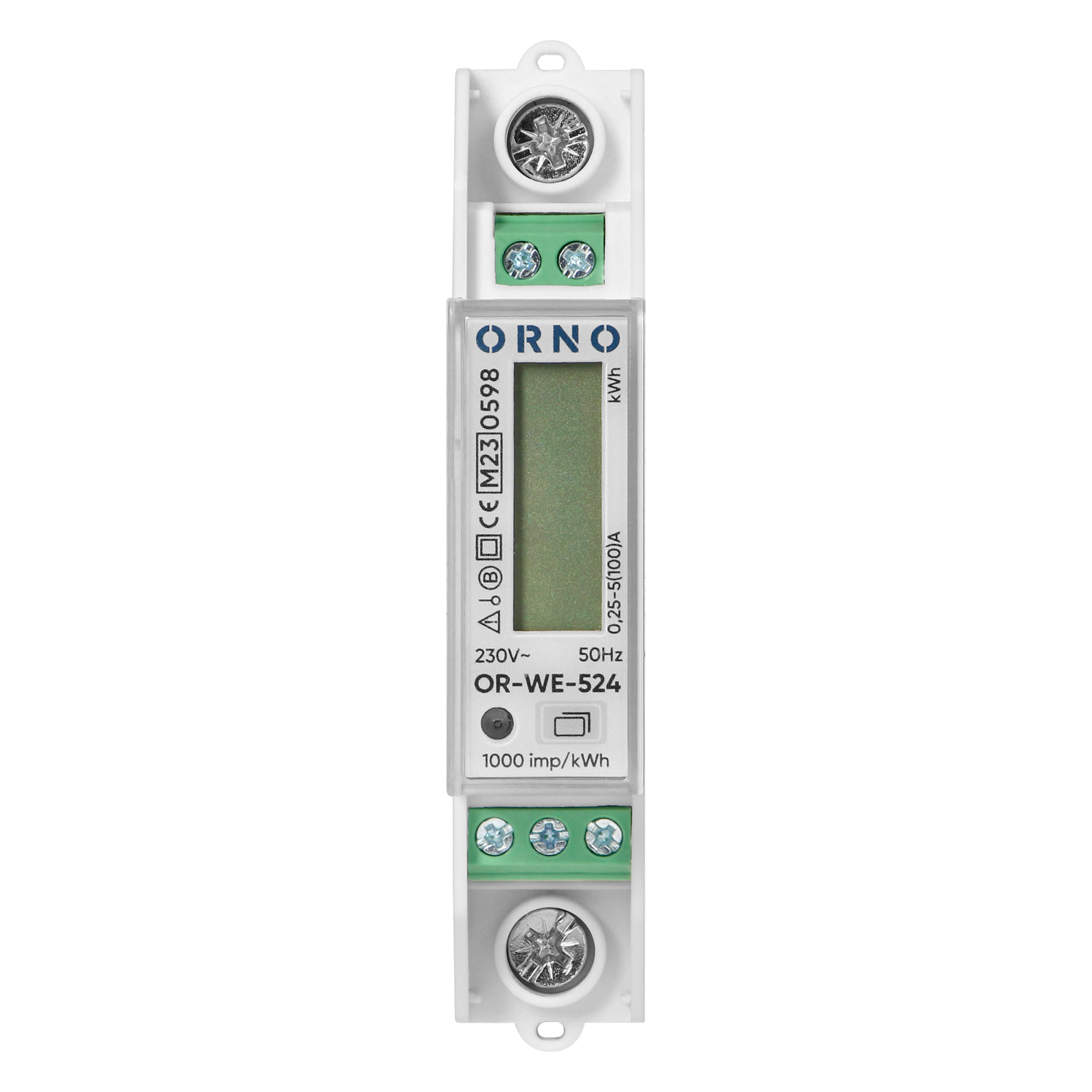

| Wyświetlacz [kWh]: | LCD 5+2 = 12345,13 |
| Wyświetlacz - ilość cyfr: | 5+2 |
| Moment dokręcenia złącza siłowego [Nm]: | 2.5 |
| Moment dokręcenia złącza komunikacyjnego [Nm]: | 0.4 |
