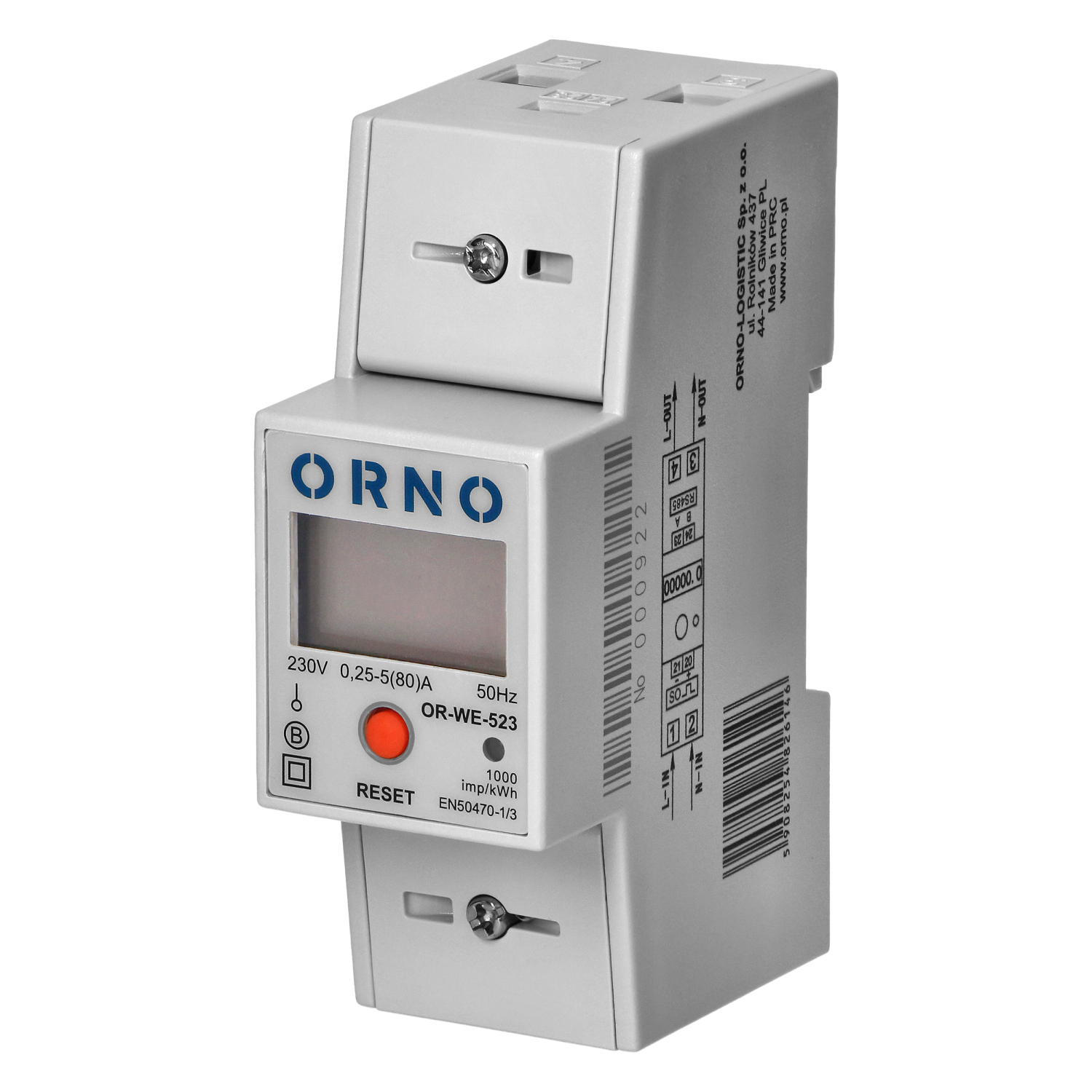

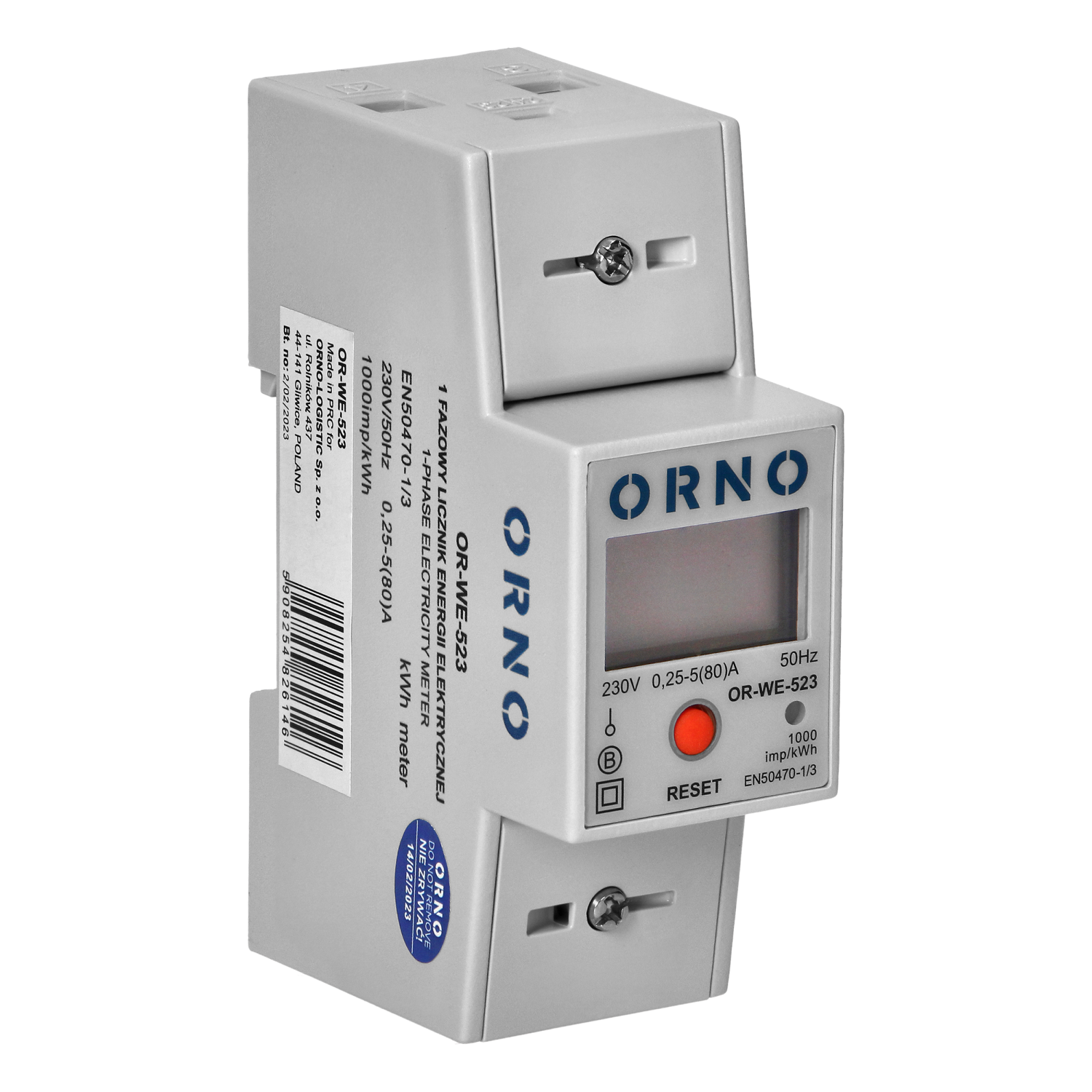

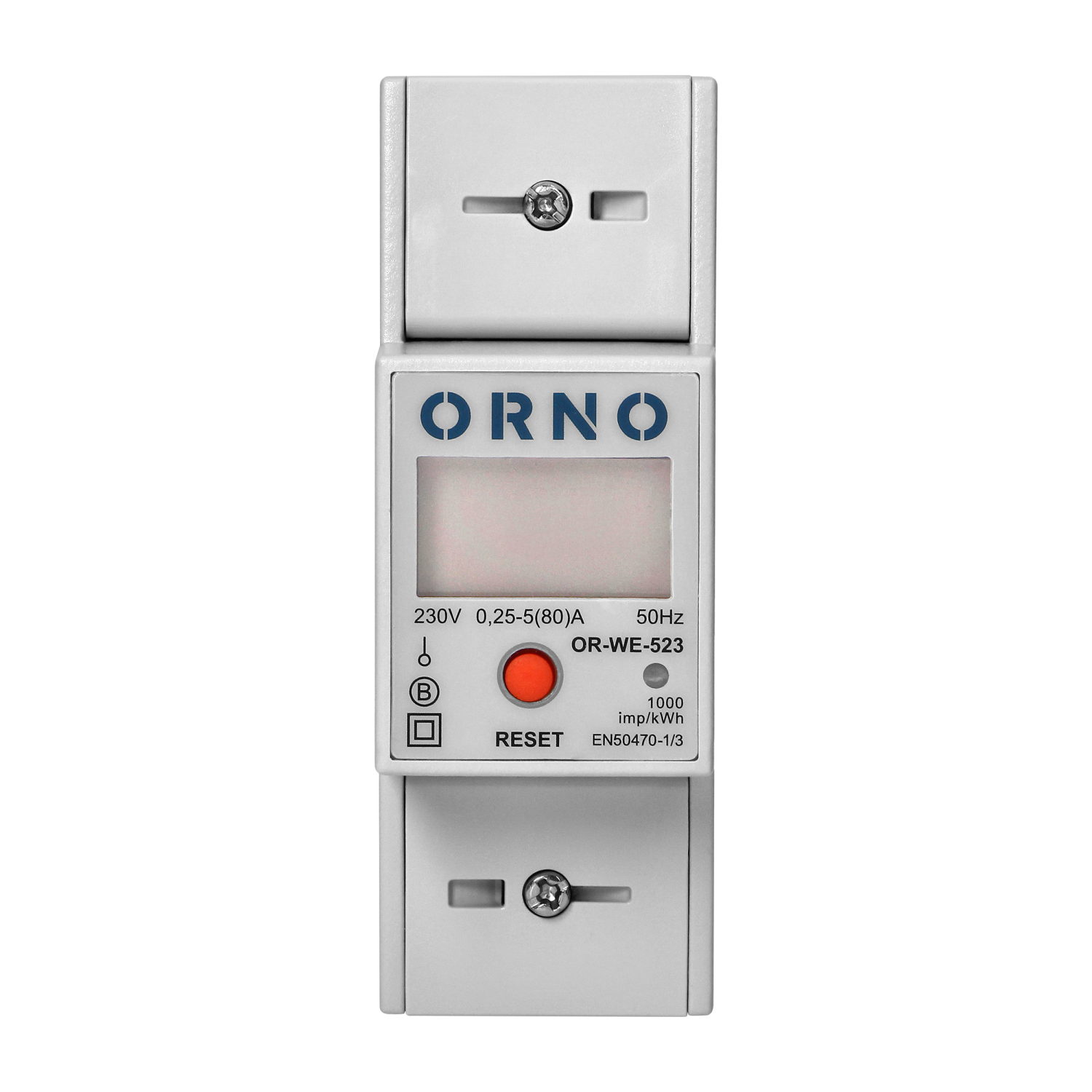

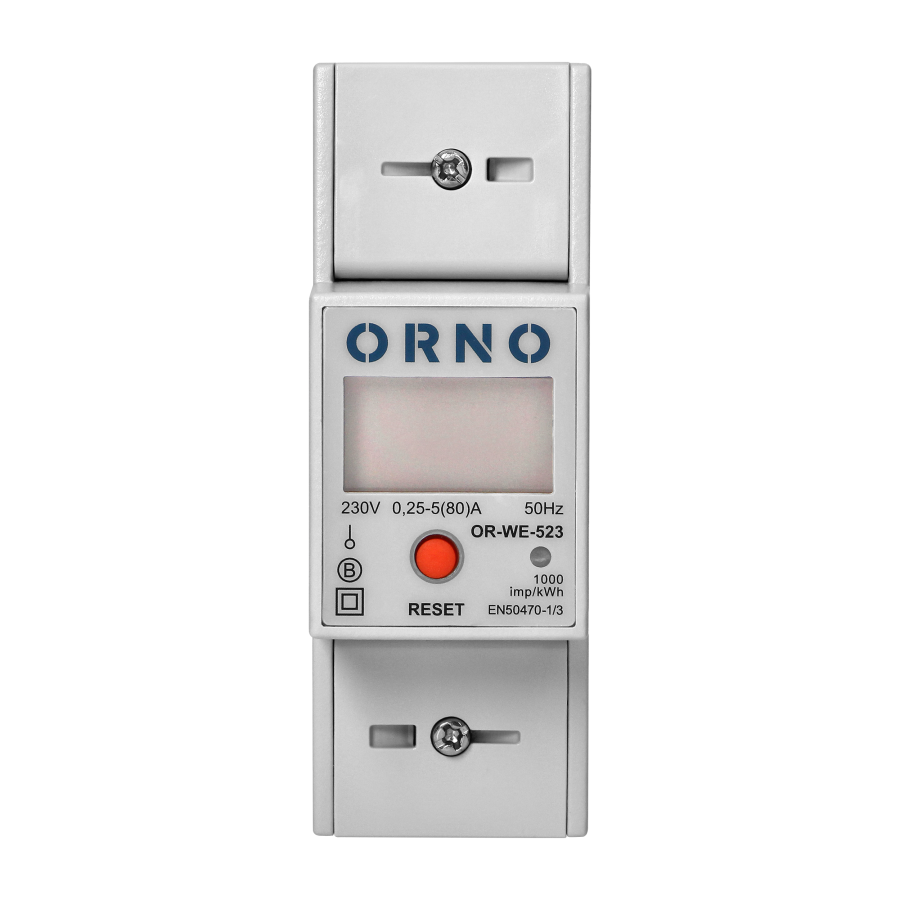

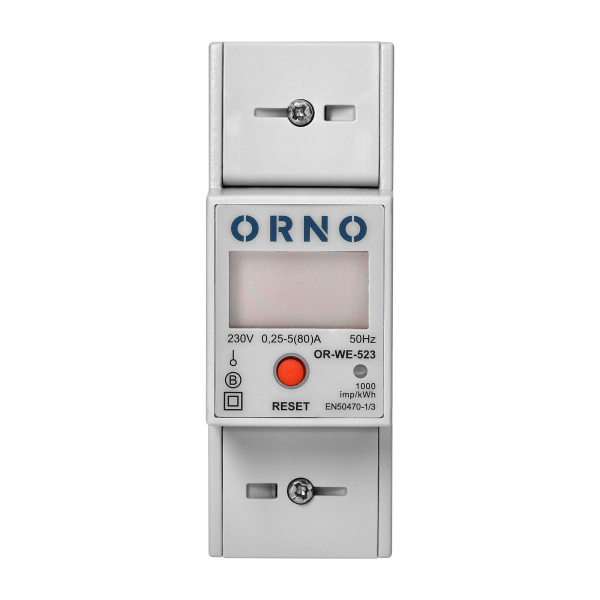

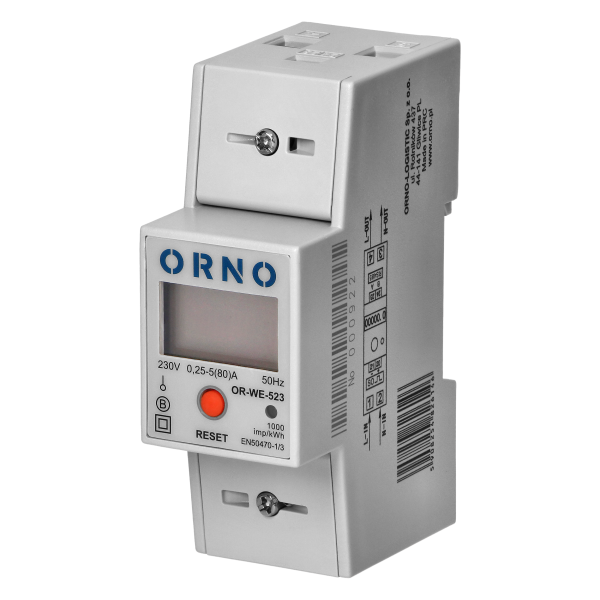

OR-WE-523

Opis produktu

1-fazowy wskaźnik zużycia energii elektrycznej z certyfikatem MID i dodatkowym liczydłem, 80A i RS485. Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+1). Licznik posiada dodatkowy wskaźnik z możliwością kasowania. Produkt przystosowany do montażu na szynie DIN 35 mm. Licznik jest dwukierunkowy czyli zlicza również energię wyprodukowaną przez odbiorcę.

Informacje ogólne:
Typ licznika: Elektroniczny
Prąd bazowy (In) [A]: 5
Maksymalny prąd (Imax) [A]: 80
Prąd min. (Imin) [A]: 0.25
Prąd rozruchowy (Ist) [A]: 0.001
Napięcie znamionowe (Un) N-L [V]: 230
Zakres częstotliwości [Hz]: 50
Pobór mocy [W]: <0.4Wh
Liczba faz: Jednofazowy
Klasa dokładności pomiaru: 1
Rodzaj energii mierzonej: Moc czynna i bierna
Moc czynna: Tak
Moc bierna: Tak
Moc pobrana: Tak
Moc oddana: Tak
Możliwość kasowania podlicznika: Tak
Podtrzymanie pamięcią: EEPROM
Pomiar profilu obciążenia: Tak
Blokada cofania licznika: Tak
Legalizowany: Tak
Dopuszczenie: MID 2014/32/EU
Wyjście impulsowe: Tak
Rodzaj wyjścia impulsowego: S0
Liczba impulsów [lmp/kWh]: 1000
Zakres napięcia wyjścia impulsowego [V DC]: 12-27VDC
Zakres napięcia wyjścia impulsowego [mA]: ≤ 27mA
Wielotaryfowość: Nie
Rodzaj wskaźnika: Cyfrowy
Z podświetleniem: Nie
Sposób montażu: Adapter szyny DIN
Szerokość wyrażona liczbą modułów: 2
Maks. przekrój przewodów przyłączeniowych [mm²]: 35
Szerokość [mm]: 36.5
Głębokość [mm]: 65
Wysokość [mm]: 129
Temperatura robocza [°C]: -25°C +55°C
Max. Wilgotność: ≤8 VA, ≤0,4 W
Rodzaj protokołu: RS-485
Rodzaj interfejsu: MODBUS
Liczba pozycji licznika: LCD 5+3 = 12345,123
Stopień ochrony (IP): IP20
Zgodność z : MID 2014/32/EU
Zgodność z normą: EN50470-1:2006, EN50470-3:2006
Moment dokręcenia złącza siłowego [Nm]: 2.5
Moment dokręcenia złącza komunikacyjnego [Nm]: 0.4

Pliki do pobrania

Kategoria pliku Język pliku Typ pliku Data aktualizacji pliku
Karta katalogowaPLpdf2025-07-16 16:58:08Pobierz plik
Karta katalogowaENpdf2025-07-16 17:08:51Pobierz plik
Instrukcja obsługiPL, EN, DEpdf2025-06-25 15:28:56Pobierz plik
Certyfikat MIDENpdf2025-06-25 15:28:55Pobierz plik
Certyfikat MIDENpdf2025-06-25 15:28:55Pobierz plik
OprogramowanieENzip2025-06-25 15:28:56Pobierz plik
OprogramowanieENpdf2025-06-25 15:28:56Pobierz plik
