Licznik energii elektrycznej

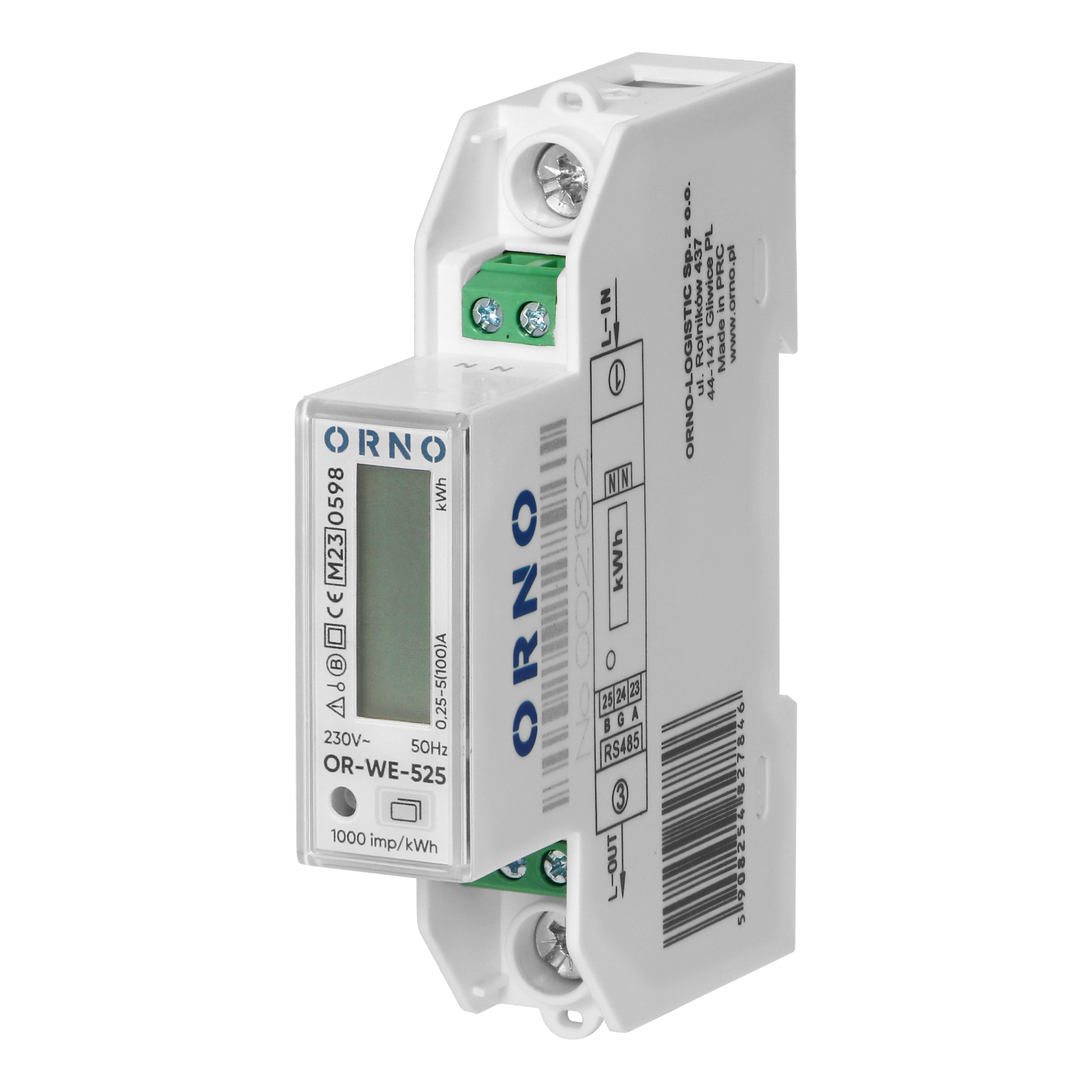

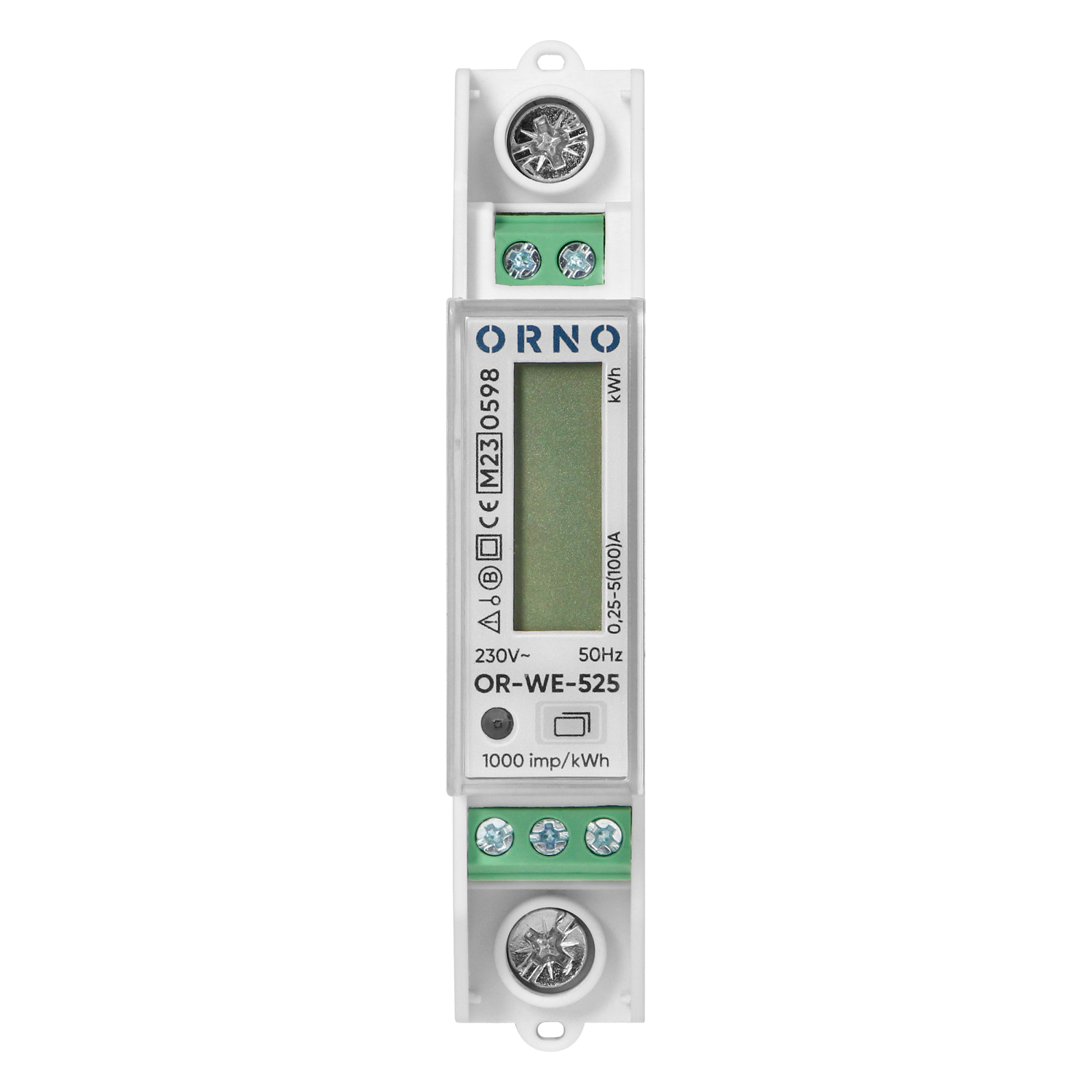

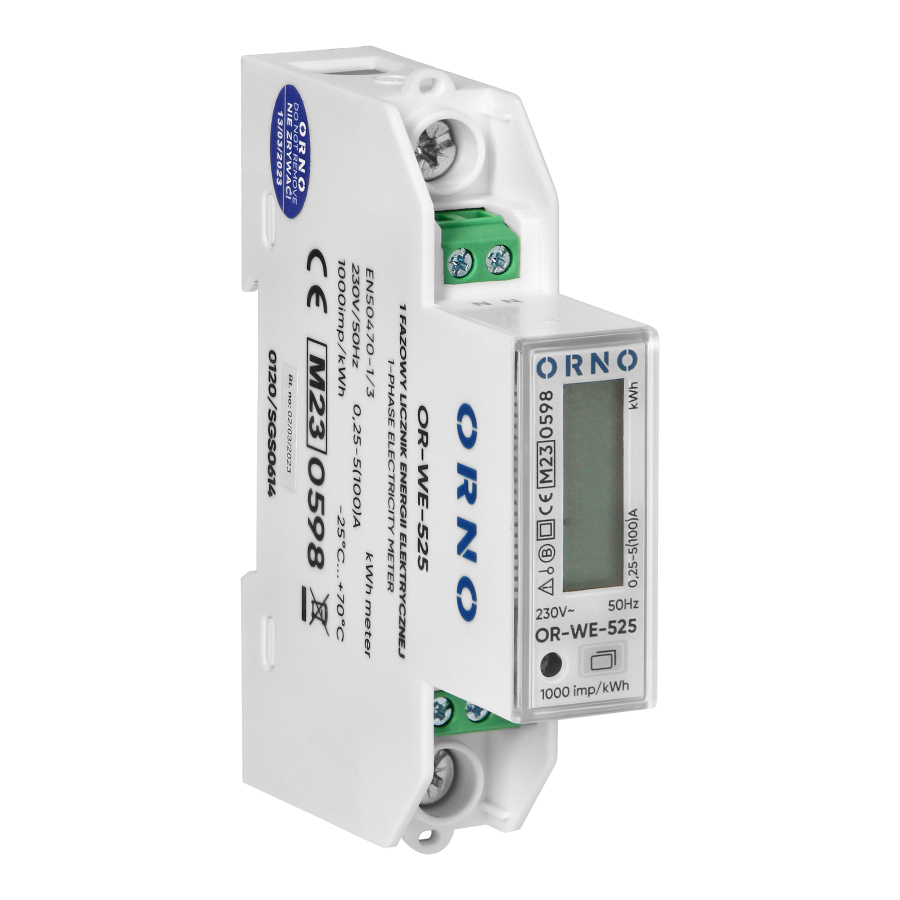

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485. Protokół: typ Modbus-RTU. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+2). Bateria litowa do zegara rzeczywistego, którego dokładność wynosi 0,5 sek/dzień. Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 100A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o zerokości jednego modułu, montaż na szynie DIN TH-35 mm. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.
| Informacje ogólne: | |
|---|---|
| Podświetlenie: | Tak |
| Typ: | jednofazowy |
| Prąd bazowy (lb): | 5 A |
| Stopień ochrony (IP): | 51 |
| Prąd maksymalny (lmax): | 100 A |
| Prąd minimalny (lmin): | 0.25 A |
| Częstotliwość impulsów: | 1000 imp/kWh |
| Klasa dokładności pomiaru: | B |
| Wyjście impulsowe: | Nie |
| Wymiary - głębokość: | 72 mm |
| Wielotaryfowość: | Nie |
| Wymiary - szerokość: | 18 mm |
| Ilość modułów: | 1 |
| Wyświetlacz - ilość cyfr: | 5 + 2 |
| Wymiary - wysokość: | 95 mm |
| Zgodność z MID (2014/32/EU): | Tak |
| Protokół komunikacyjny: | Modbus |
| Porty: | RS485 |
