Przekaźniki czasowe

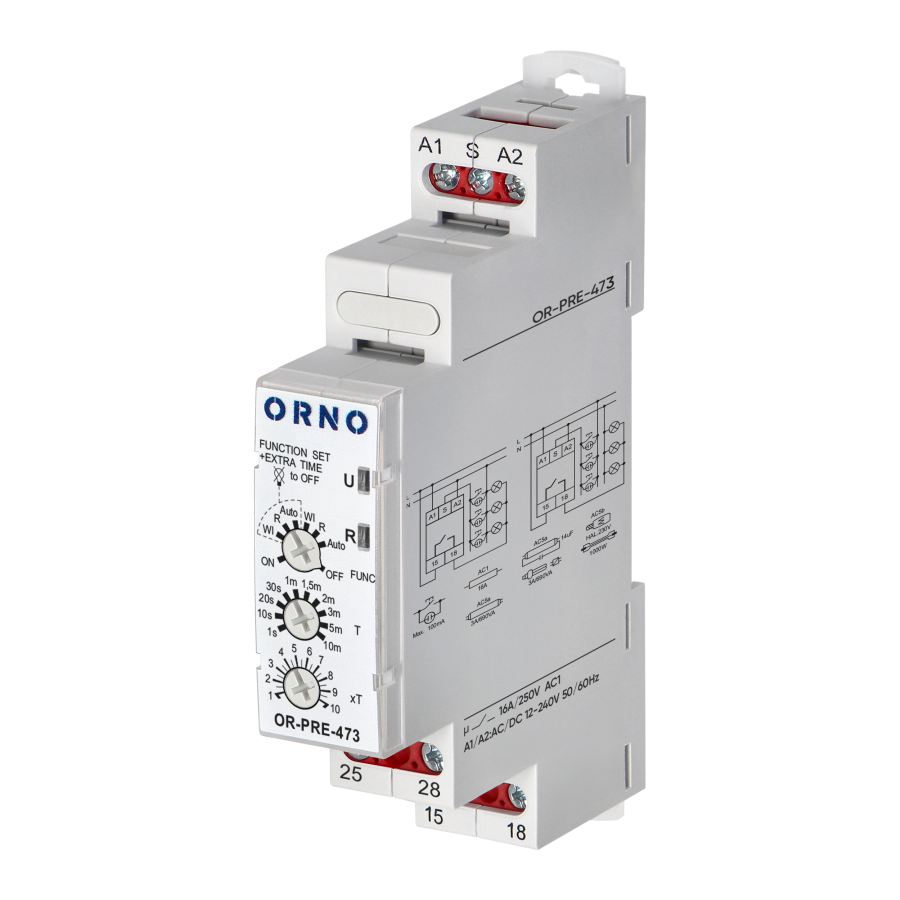

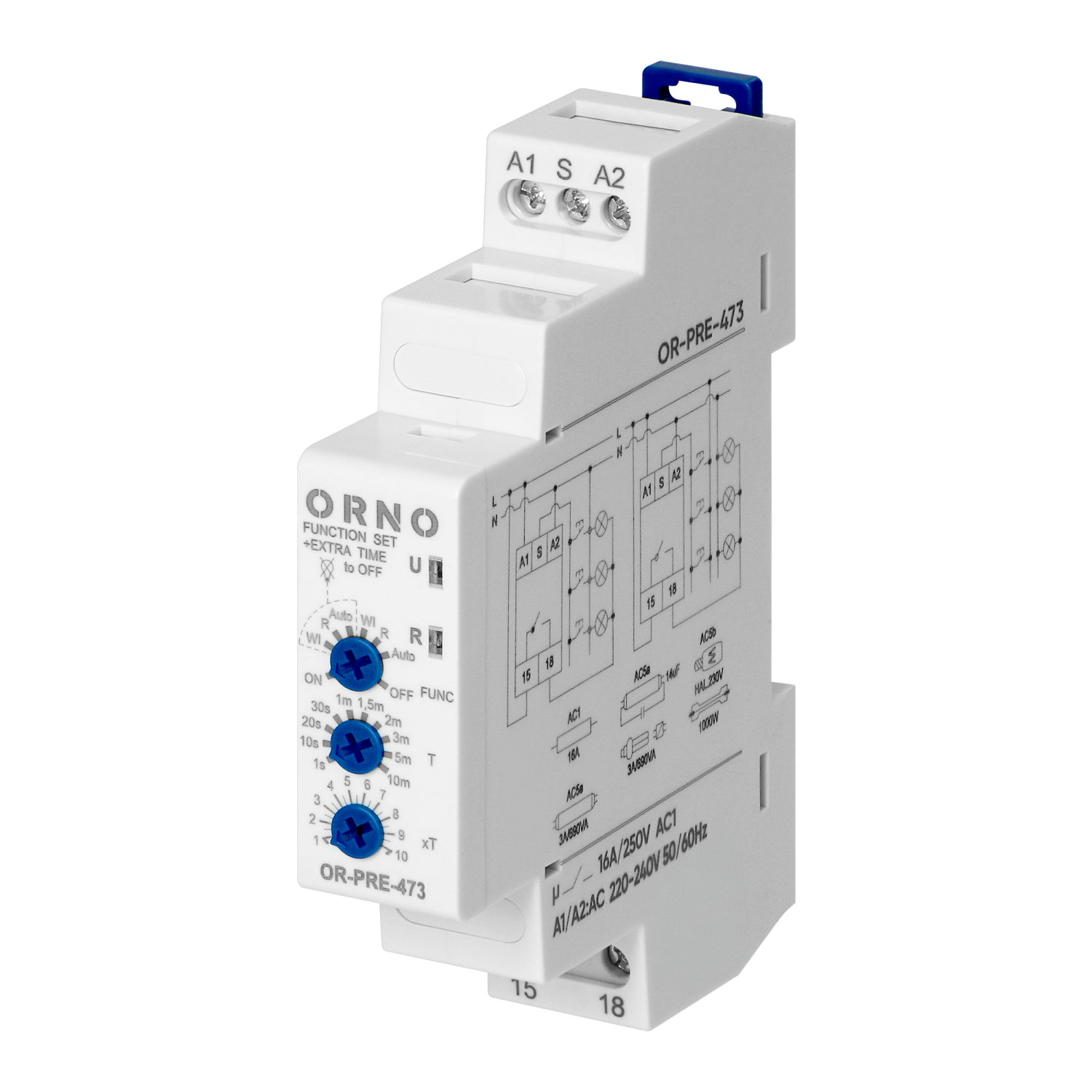

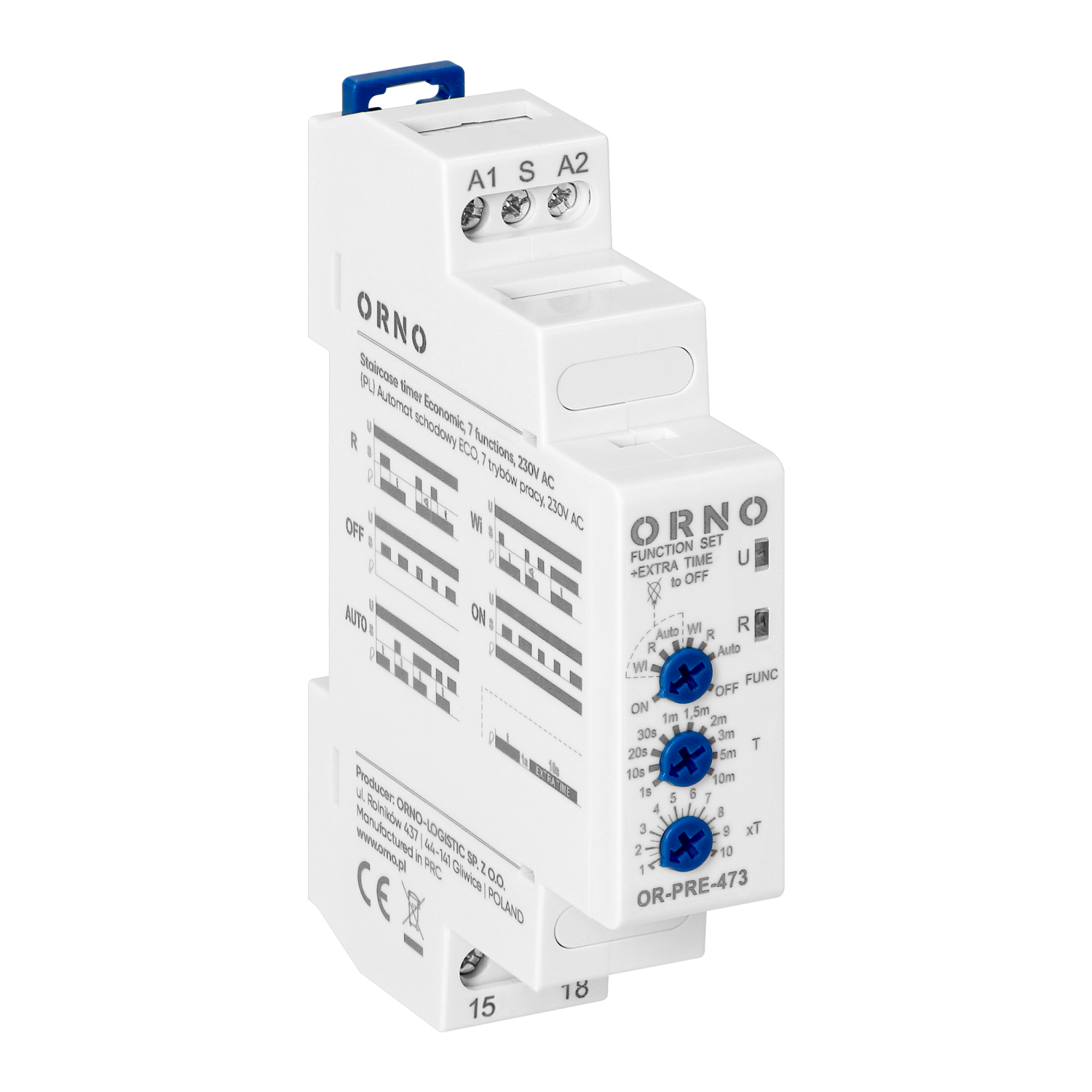

Automat schodowy Economic to urządzenie modułowe przeznaczone do sterowania obwodami elektrycznymi w instalacjach oświetleniowych. Urządzenie znajduje zastosowanie zarówno w przestrzeniach domowych, jak i przemysłowych, gdzie może sterować oświetleniem, wentylacją, ogrzewaniem czy sygnalizacją.
Przekaźnik jest zasilany napięciem 230V AC/DC przy częstotliwości 50/60Hz. Posiada jeden styk zwierny o znamionowym prądzie przełączania 16A dla 250V AC i 24V DC. Maksymalna moc wynosi 4000VA.

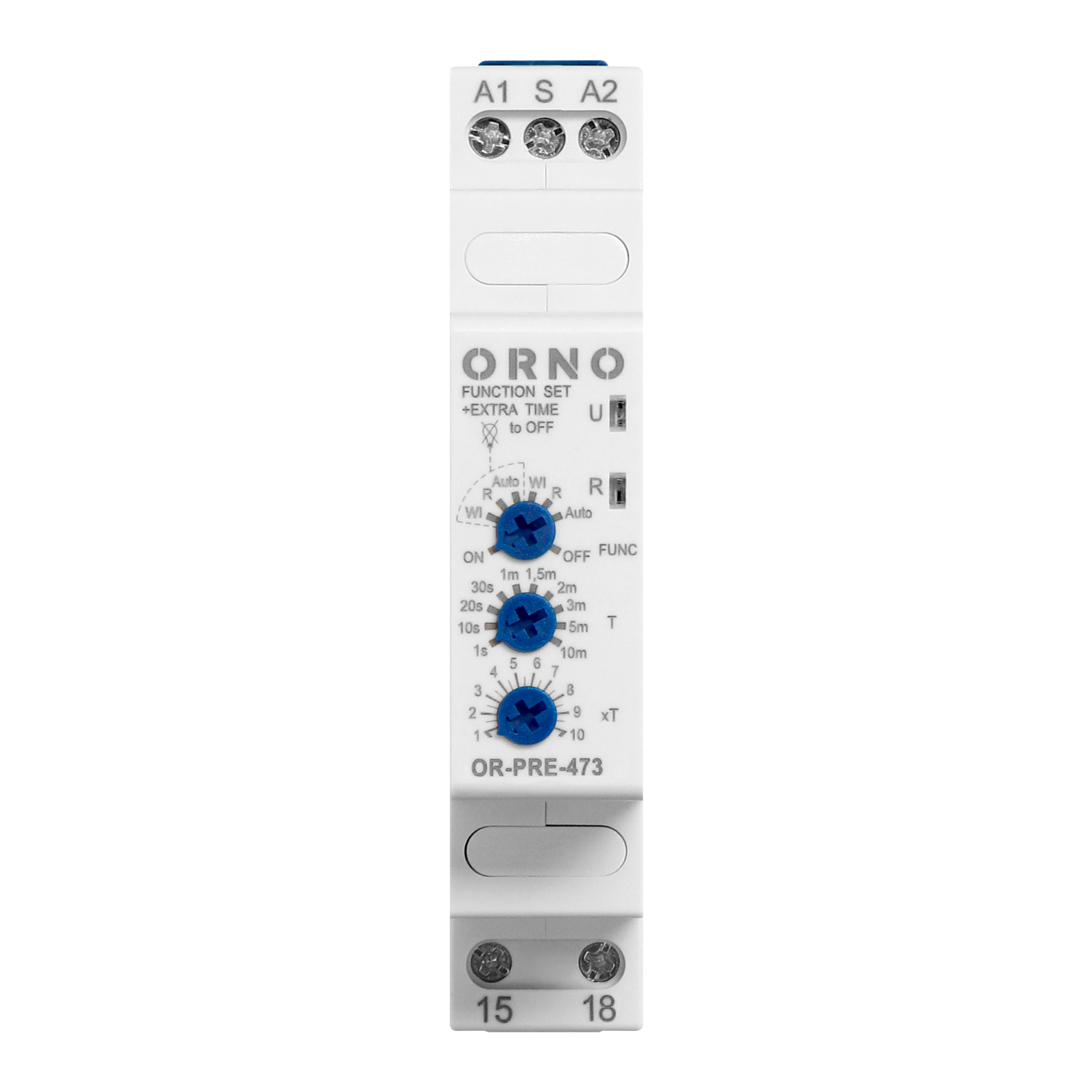

Model posiada aż 6 trybów pracy:
- załączenie na nastawiony czas wyzwalane włączeniem napięcia zasilania lub zamknięciem zestyku sterującego S (AUTO),
- opóźnione wyłączenie sterowane zestykiem S (R),
- załączenie na nastawiony czas sterowane zamknięciami zestyku sterującego S z funkcją wyłączenia przekaźnika wykonawczego R przed upływem czasu T (Wi),
- trwałe załączenie zestyku (ON) / trwałe rozłączenie zestyku (OFF),
- tryby AUTO, R oraz Wi mogą pracować z dodatkowym trybem EXTRA TIME, w którym po odmierzeniu czasu z trybu podstawowego, zestyk R zostaje wyłączony na czas 1s, a potem ponownie załączony na czas 10s. Po odmierzeniu czasu 10 s zestyk R zostaje rozłączony.

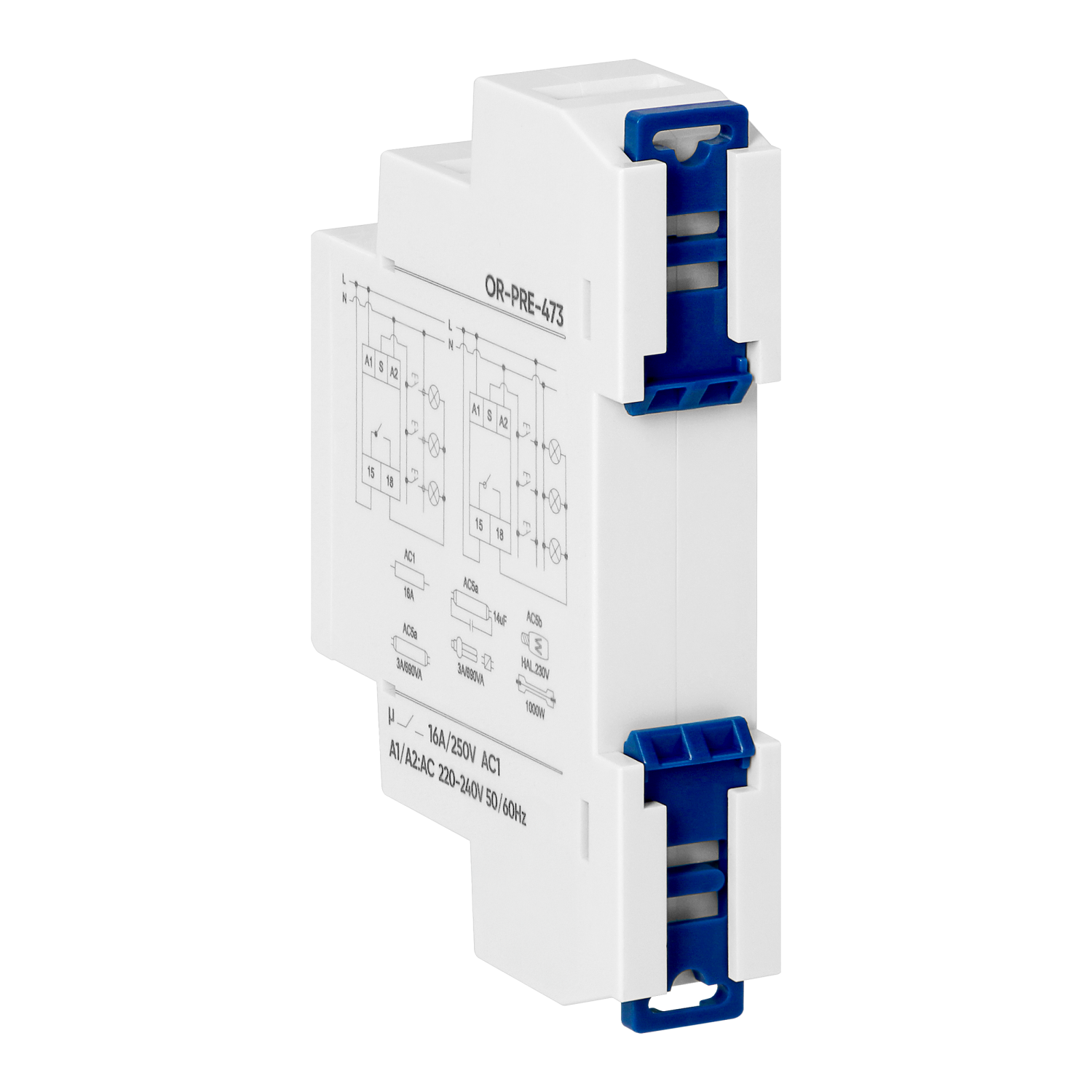

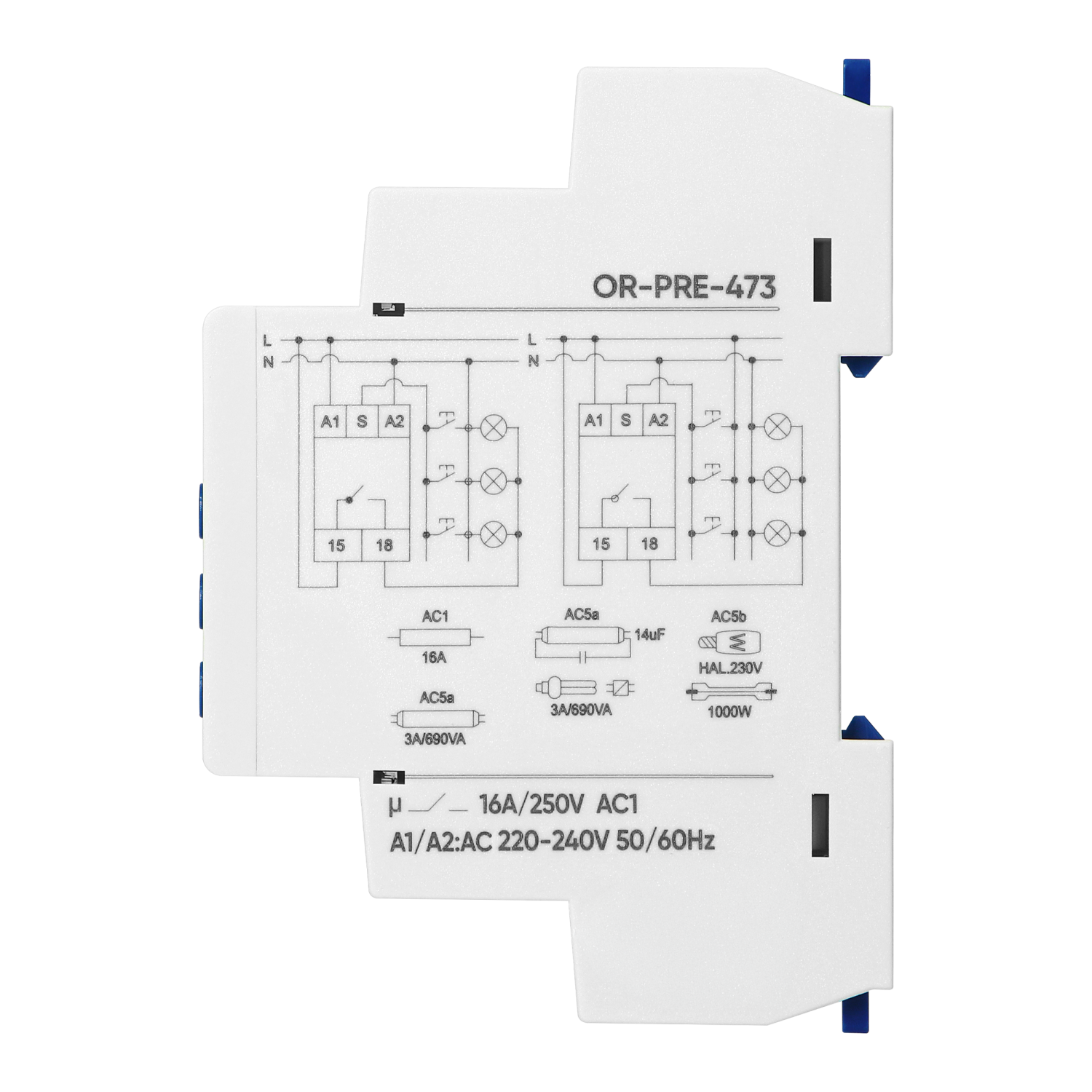

Produkt przeznaczony jest do montażu na szynę DIN 35 mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Urządzenie posiada zaciski na przewody o przekroju do 2,5 mm².
Kompaktowe wymiary wynoszące 65x18x90 mm oraz szerokość jednego modułu zapewniają wygodny montaż i oszczędność miejsca w rozdzielni.
Produkt spełnia normy EN/IEC 60529.
| Informacja ogólna: | |
|---|---|
| Funkcja: | Wielofunkcyjność |
| Sposób montażu: | Szyna DIN |
| Szerokość wyrażona liczbą modułów: | 1 |
| Liczba styków przełącznych: | 1 |
| Napięcie sterowania 1 [V]: | 230 |
| Rodzaj napięcia sterowania 1: | AC/DC |
| Częstotliwość napięcia sterowania 1 [Hz]: | 50/60 |
| Znamionowy prąd przełączania 250 V AC [A]: | 16 |
| Obciążenie znamionowe 24 V DC [V]: | 16 |
| Maksymalna moc [VA]: | 4000 |
| Rezystancja zestyków: | ≤ 100 mΩ |
| Maksymalna częstość łączeń: | 600 cykli/h |
| Roboczy zakres napięcia zasilania: | 0,9 - 1,1 Un |
| Trwałość łączeniowa AC: | > 0,5 x 10^5 |
| Przewody zaciskowe [mm2]: | 2.5 |
| Liczba i rodzaj styków: | 1Z |
| Typ styków: | AgSnO2 |
| Wilgotność względna [%]: | do 85 |
| Odporność na udary [g]: | 15 |
| Odporność na wibracje: | 0,35 mm DA |
| Kategoria przepięciowa: | III |
| Klasa Palności Obudowy UL94: | V0 |
| Temperatura przechowywania [°C]: | -40°C do +70°C |
| Temperatura operacyjna [°C]: | -20℃~+50℃ |
| Wysokość [mm]: | 65 |
| Szerokość [mm]: | 17.8 |
| Głębokość [mm]: | 90 |
| Normy: | EN/IEC 60529 |
| Stopień Ochrony: | IP20 |
| Ilość programów: | 6 |
