Przekaźniki czasowe

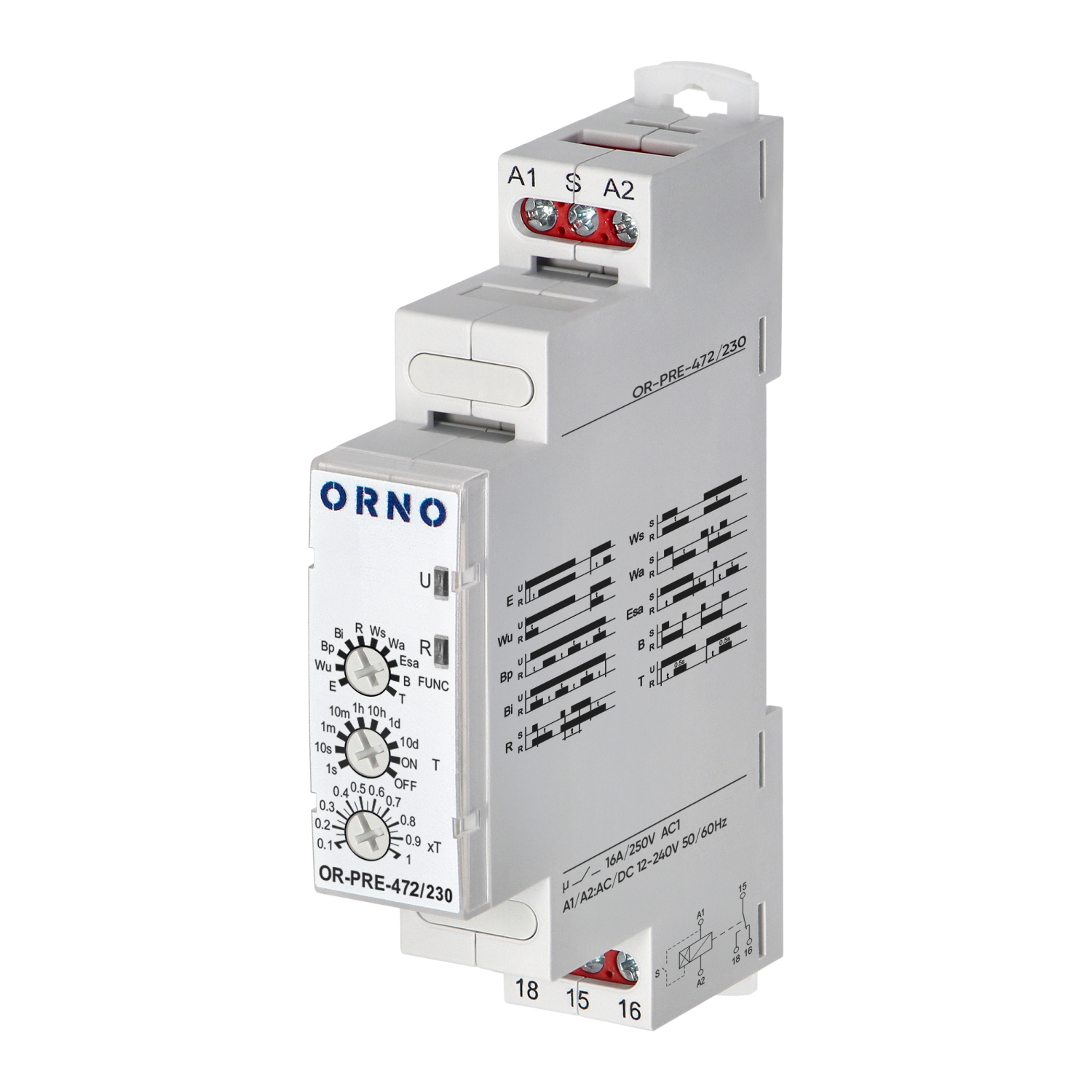

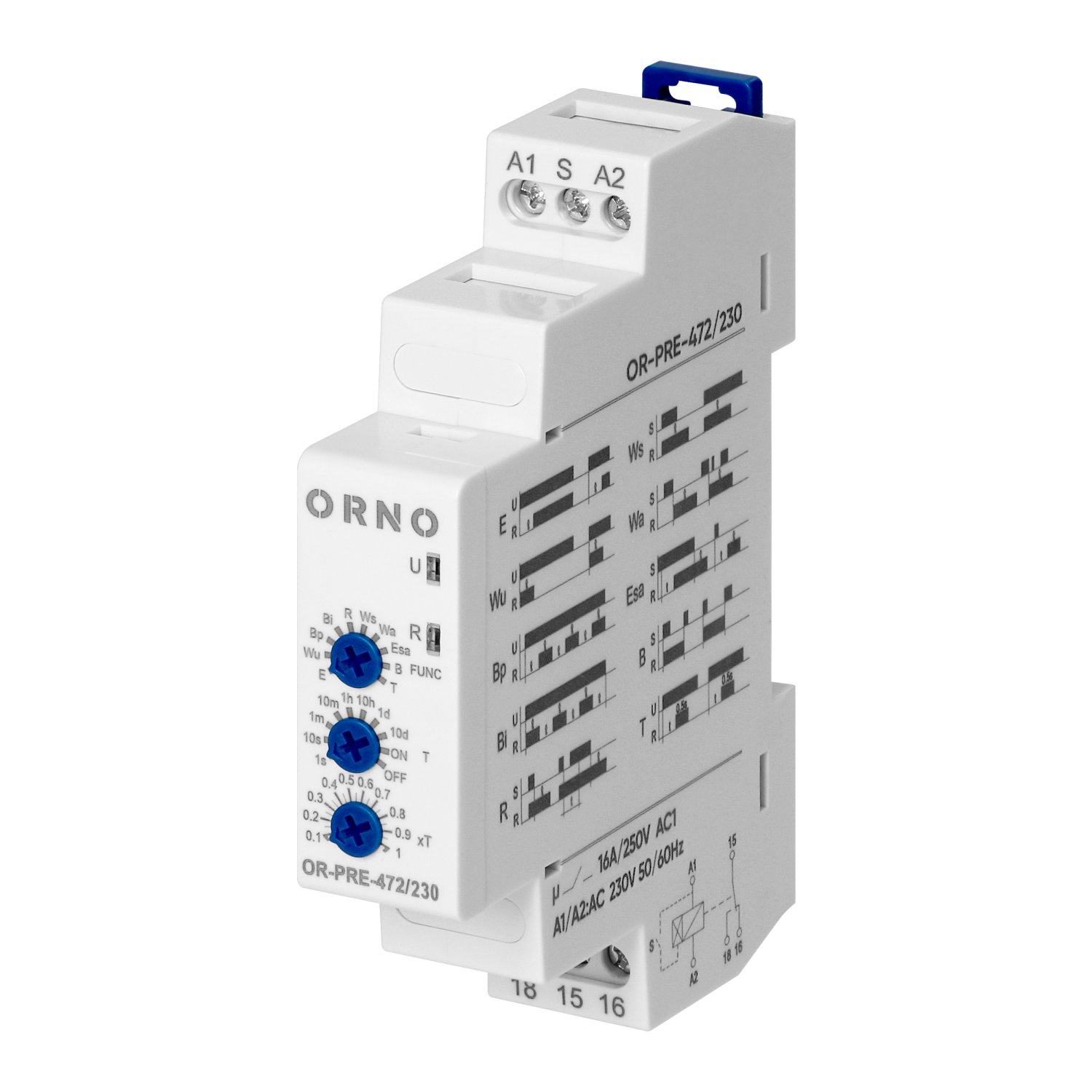

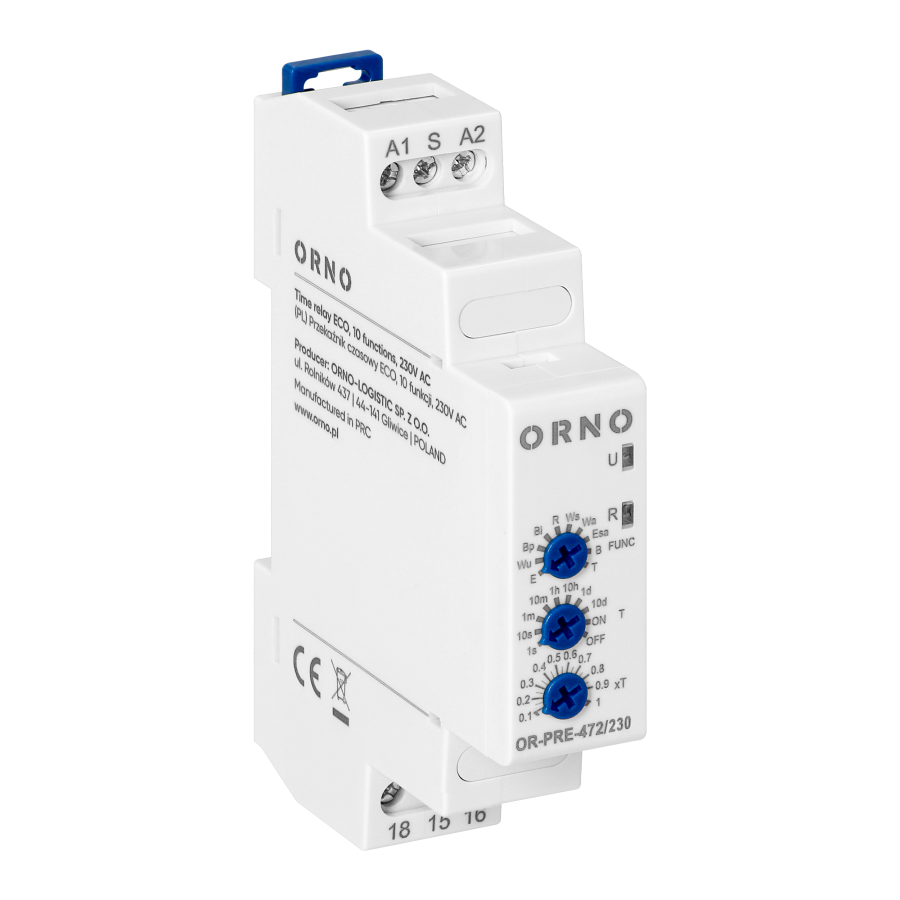

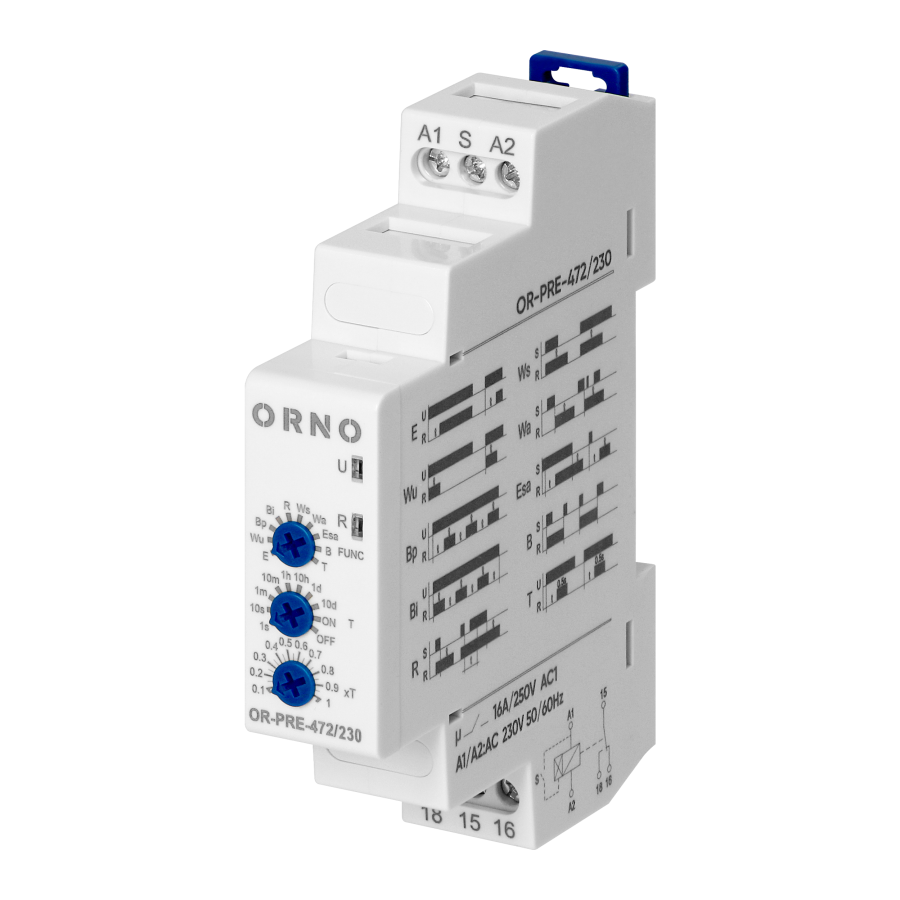

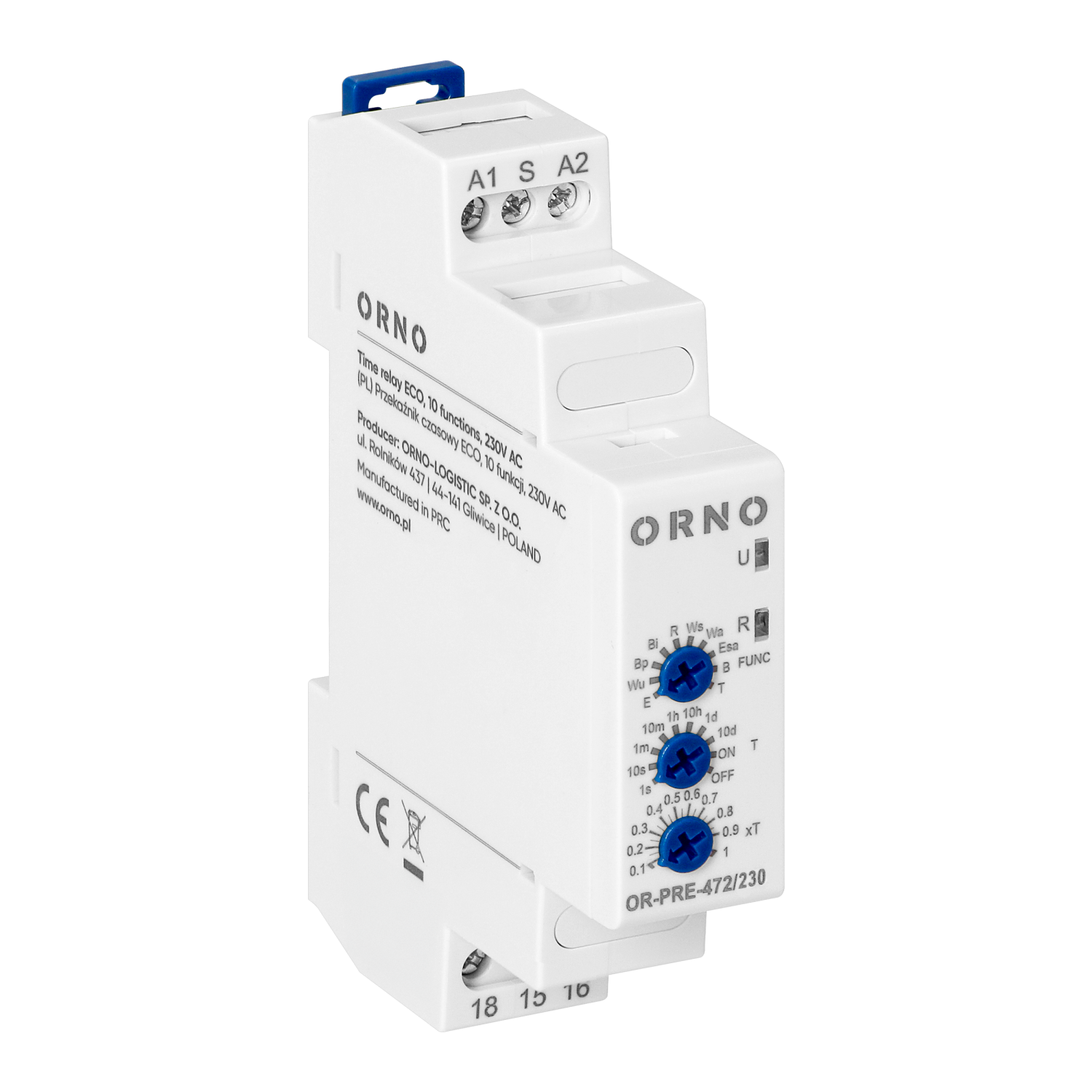

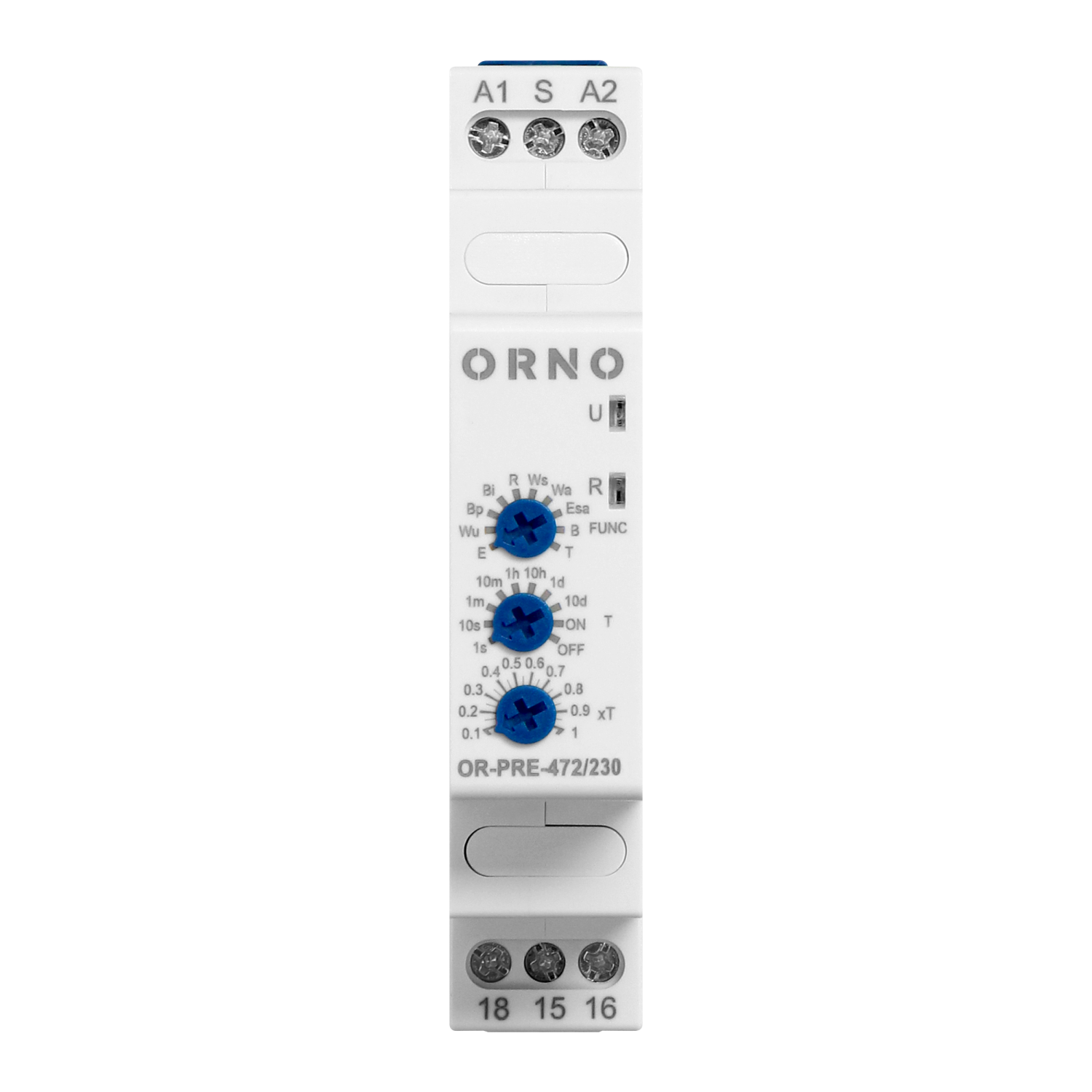

Wielofunkcyjny przekaźnik czasowy ECO to urządzenie modułowe, którego zastosowanie obejmuje układy zasilające wentylację, ogrzewanie, sygnalizację czy oświetlenie zarówno w instalacjach domowych, jak i przemysłowych. Przyczynia się to do oszczędności energii i zwiększenia komfortu użytkowania urządzeń elektrycznych.
Przekaźnik jest zasilane napięciem 230V AC/DC przy częstotliwości 50/60Hz. Posiada jeden styk przełączający o znamionowym prądzie 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.

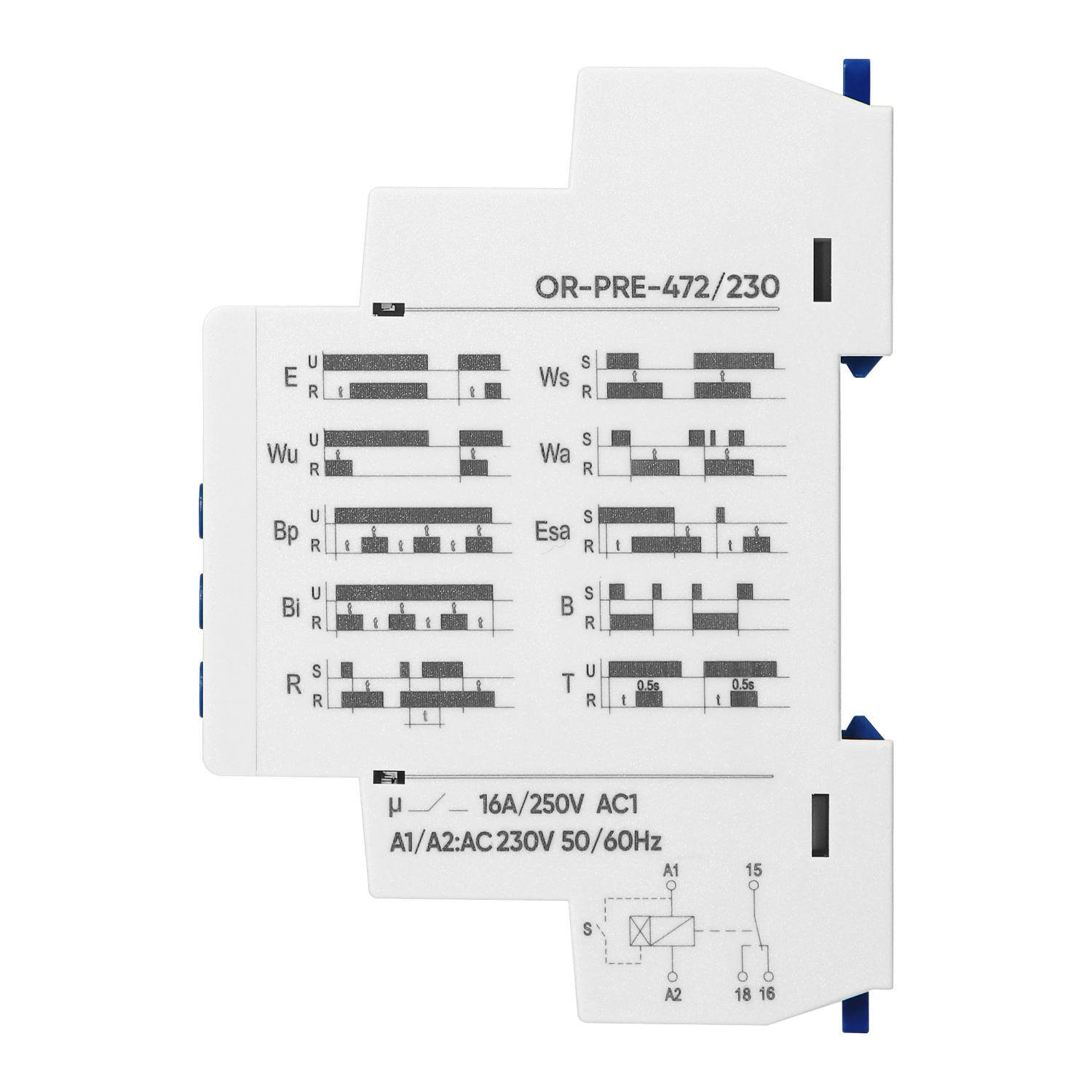

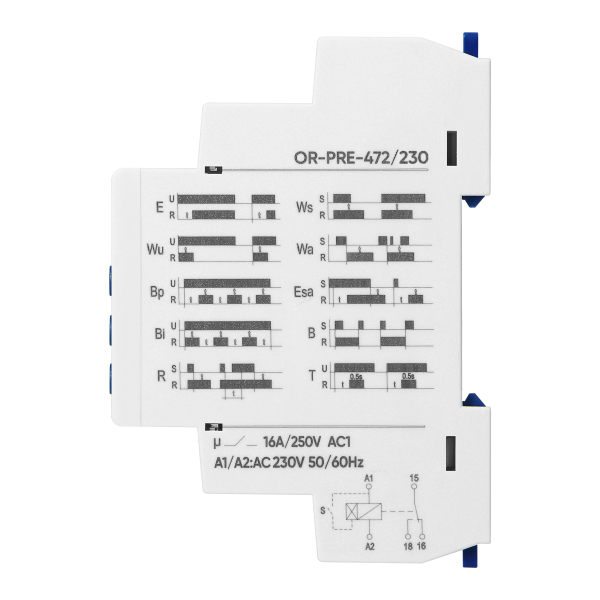

Model posiada aż 10 funkcji:
- opóźnione załączenie (E),
- załączenie na nastawiony czas (Wu),
- symetryczna praca cykliczna rozpoczynająca się od przerwy (Bp),
- symetryczna praca cykliczna rozpoczynająca się od załączenia (Bi),
- opóźnione wyłączenie sterowane zestykiem S (R),
- jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S (Ws),
- załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S (Wa),
- opóźnione załączenie i wyłączenie sterowane zestykiem S (Esa),
- praca cykliczna sterowana zamykaniem zestyku sterującego S (B),
- generacja impulsu 0,5 s po upływie czasu T (T).
Przekaźnik realizuje również funkcję podstawową ON/OFF – może być stale załączony lub wyłączony.

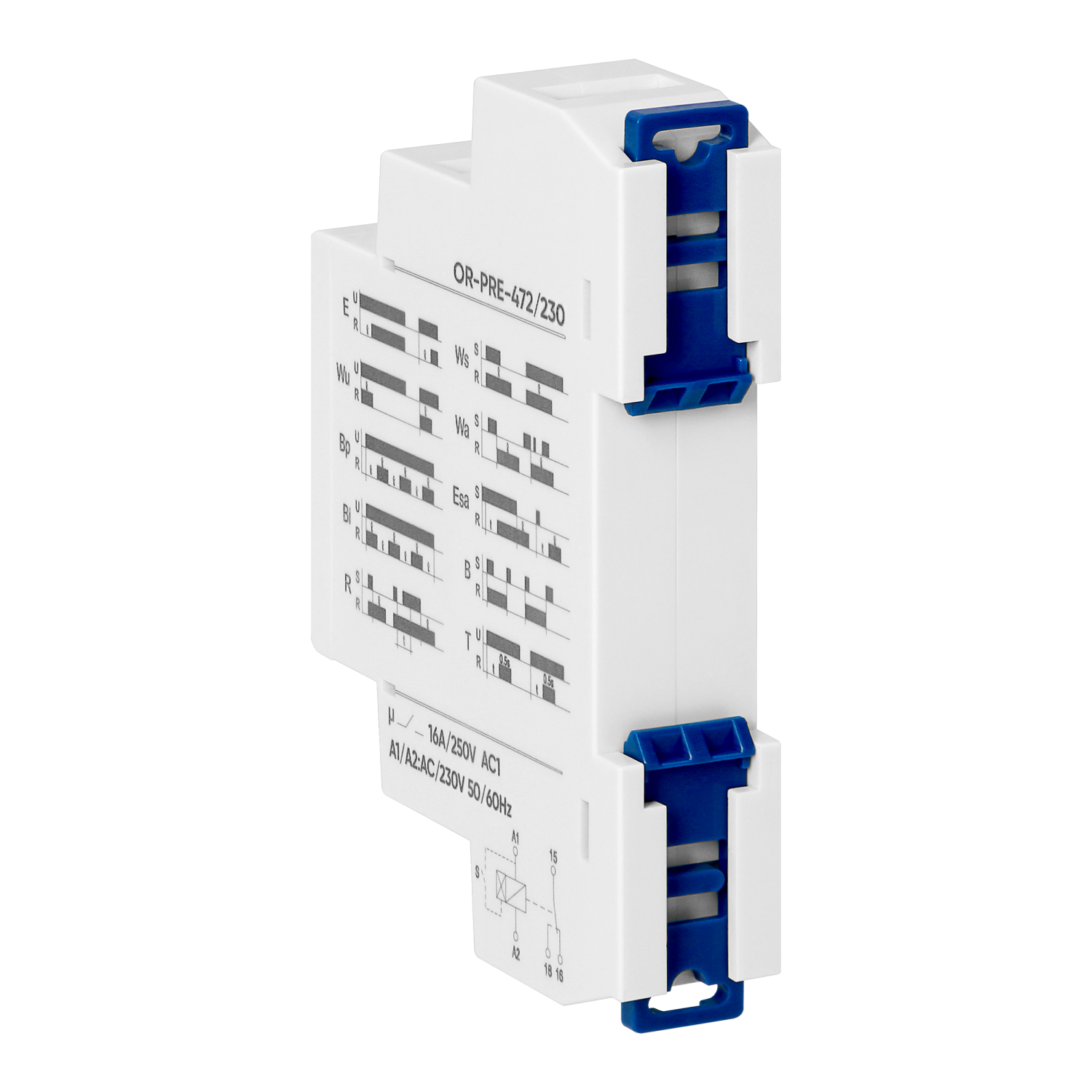

Produkt przeznaczony jest do montażu na szynę DIN 35 mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Urządzenie posiada zaciski na przewody o przekroju do 2,5 mm².
Kompaktowe wymiary wynoszące 65x18x90 mm oraz szerokość jednego modułu zapewniają wygodny montaż i oszczędność miejsca w rozdzielni.
Produkt spełnia normy EN/IEC 60529.
| Informacja ogólna: | |
|---|---|
| Funkcja: | Wielofunkcyjność |
| Sposób montażu: | Szyna DIN |
| Szerokość wyrażona liczbą modułów: | 1 |
| Liczba styków przełącznych: | 1 |
| Napięcie sterowania 1 [V]: | 230 |
| Rodzaj napięcia sterowania 1: | AC/DC |
| Częstotliwość napięcia sterowania 1 [Hz]: | 50/60 |
| Znamionowy prąd przełączania 250 V AC [A]: | 16 |
| Obciążenie znamionowe 24 V DC [V]: | 16 |
| Maksymalna moc [VA]: | 4000 |
| Rezystancja zestyków: | ≤ 100 mΩ |
| Maksymalna częstość łączeń: | 600 cykli/h |
| Roboczy zakres napięcia zasilania: | 0,9 - 1,1 Un |
| Trwałość łączeniowa AC: | > 0,5 x 10^5 |
| Przewody zaciskowe [mm2]: | 2.5 |
| Liczba i rodzaj styków: | 1P |
| Typ styków: | AgSnO2 |
| Wilgotność względna [%]: | do 85 |
| Odporność na udary [g]: | 15 |
| Odporność na wibracje: | 0,35 mm DA |
| Kategoria przepięciowa: | III |
| Klasa Palności Obudowy UL94: | V0 |
| Temperatura przechowywania [°C]: | -40°C do +70°C |
| Temperatura operacyjna [°C]: | -20℃~+50℃ |
| Wysokość [mm]: | 65 |
| Szerokość [mm]: | 17.8 |
| Głębokość [mm]: | 90 |
| Normy: | EN/IEC 60529 |
| Stopień Ochrony: | IP20 |
| Ilość programów: | 10 |
