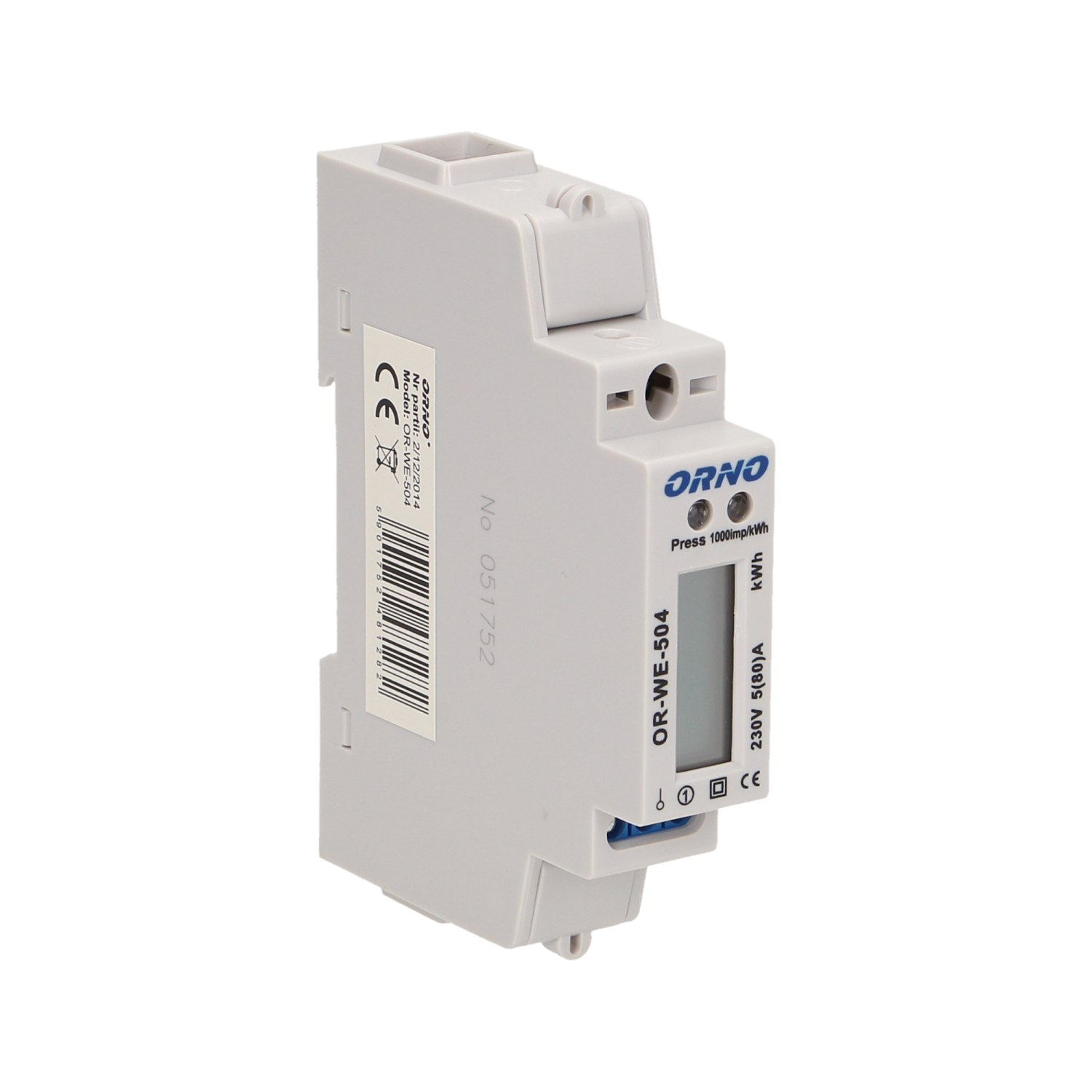

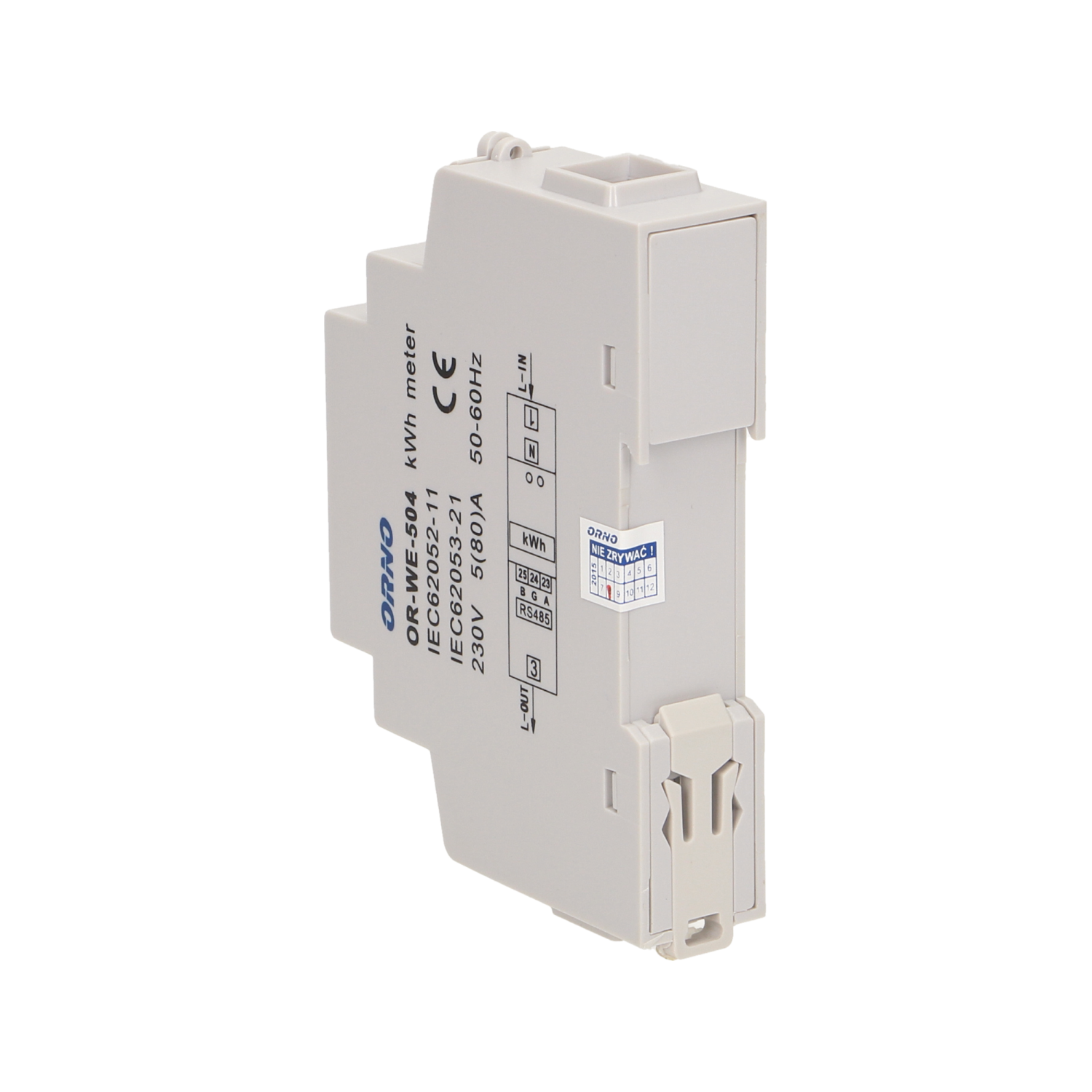

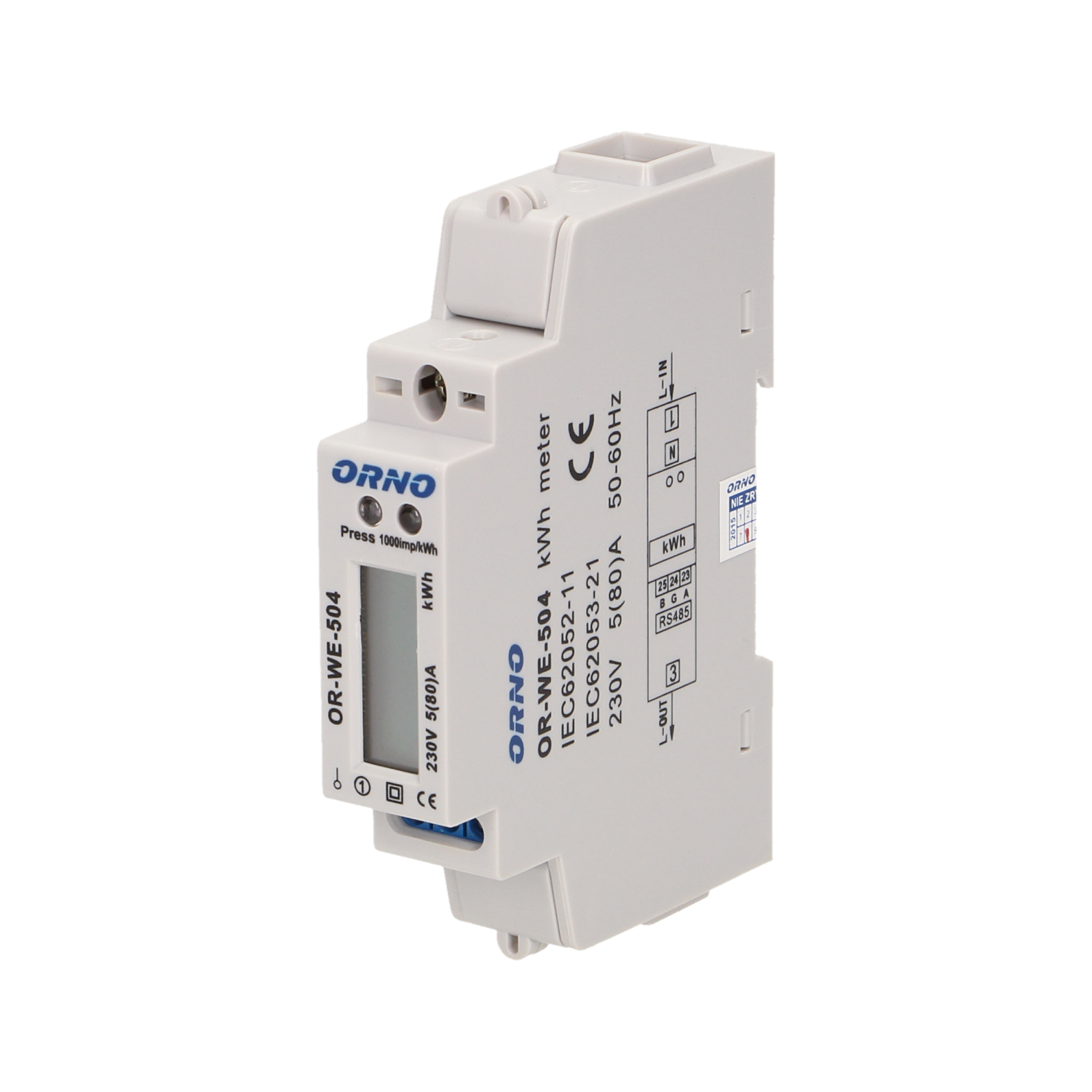

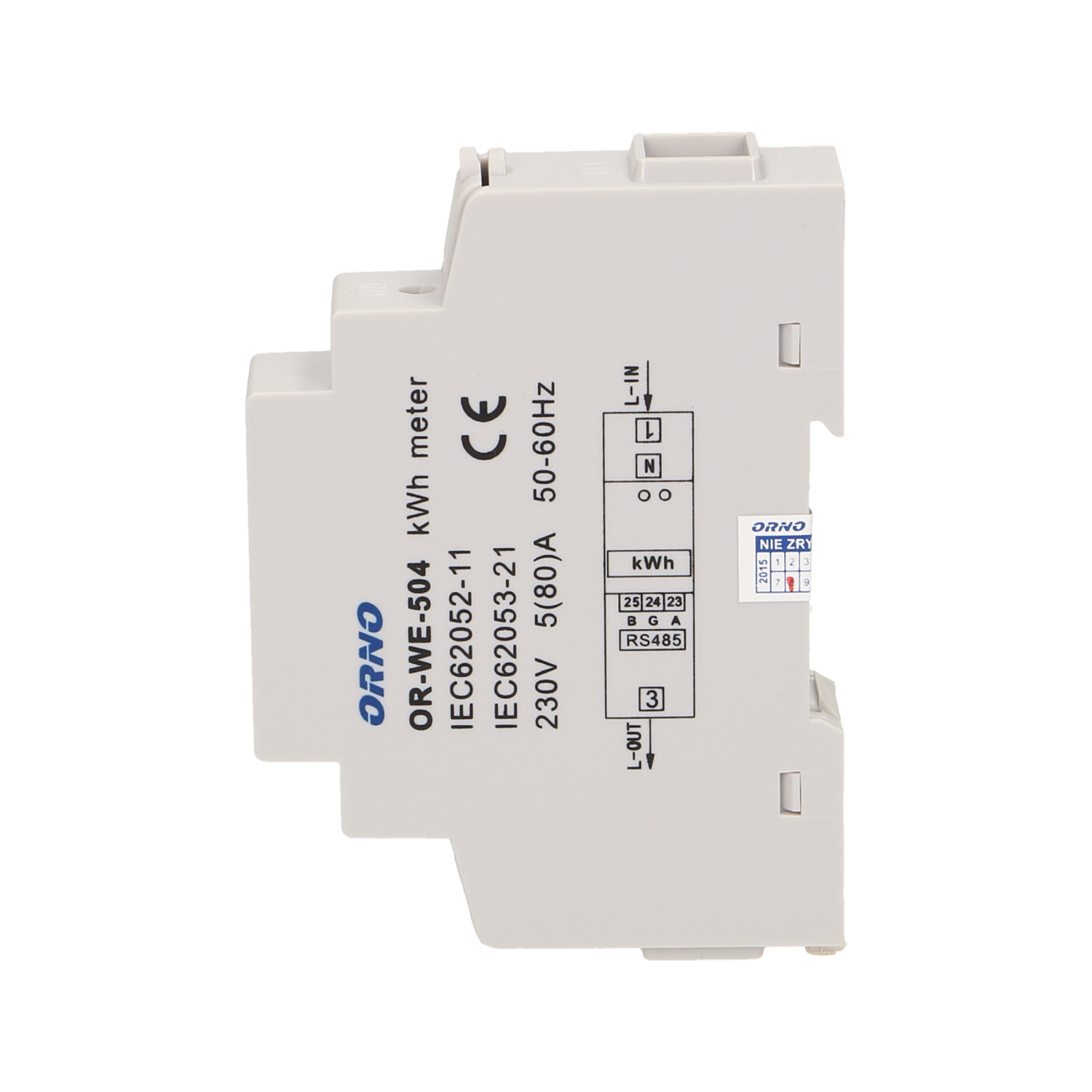

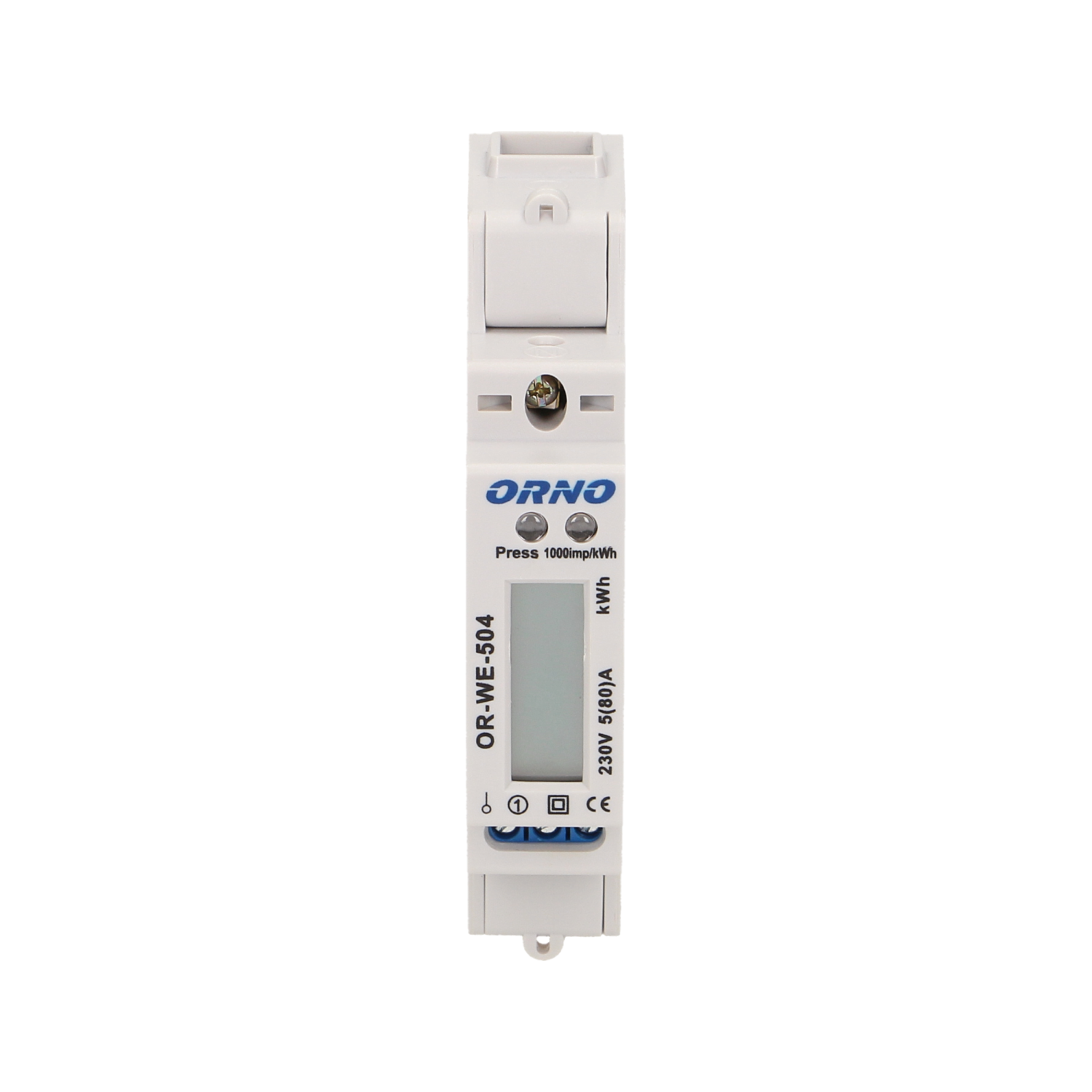

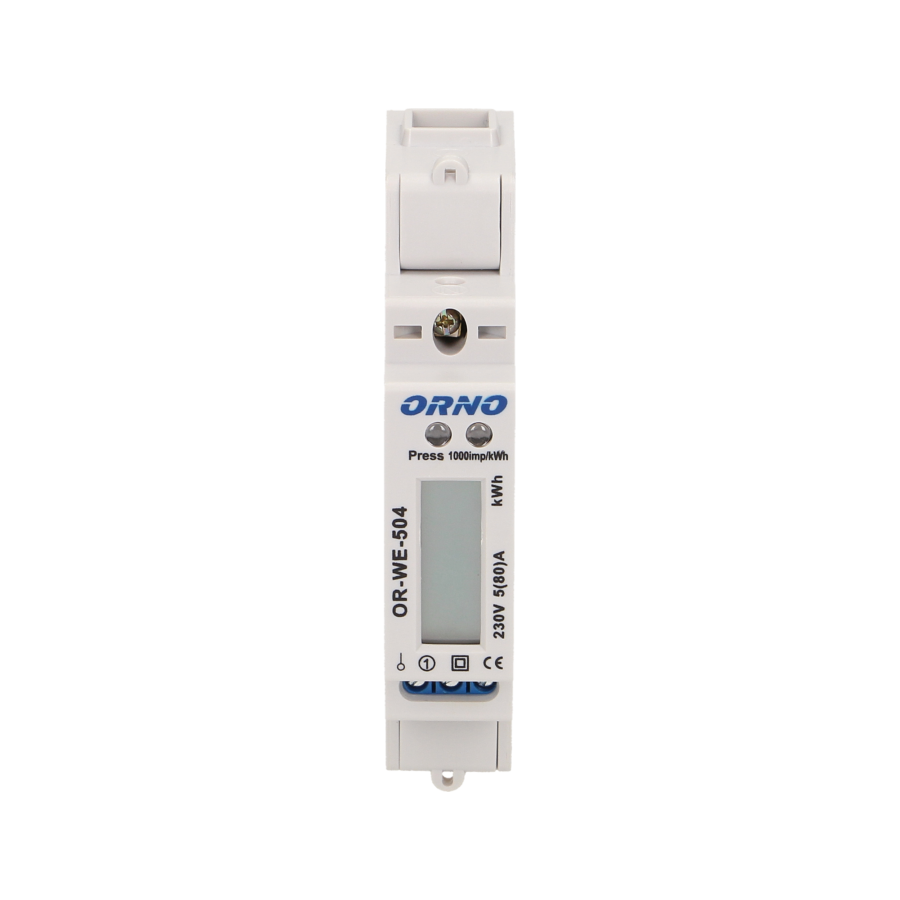

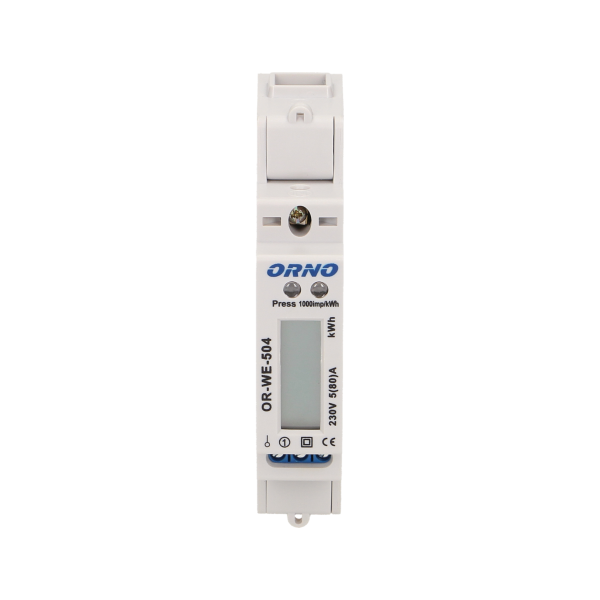

OR-WE-504

Opis produktu

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników poprzez przewodową sieć standardu RS-485. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+1 ). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 80A, częstotliwość impulsów: 1000imp/kWh, dokładność pomiaru: klasa 1, montaż na szynie 35 mm. Do zdalnego odczytu wskazania energii elektrycznej służy port RS-485.

Informacje ogólne:
Podświetlenie: Nie
Typ: jednofazowy
Prąd bazowy (lb): 5 A
Stopień ochrony (IP): 20
Prąd maksymalny (lmax): 80 A
Częstotliwość impulsów: 1000 imp/kWh
Klasa dokładności pomiaru: 1
Wyjście impulsowe: Nie
Wymiary - głębokość: 97.02 mm
Wielotaryfowość: Nie
Wymiary - szerokość: 19,5 mm
Ilość modułów: 1
Wymiary - wysokość: 50 mm
Zgodność z MID (2014/32/EU): Nie
Protokół komunikacyjny: Modbus
Wyświetlacz: 5+1
Porty: RS485
