Przekaźniki instalacyjne
Nowość

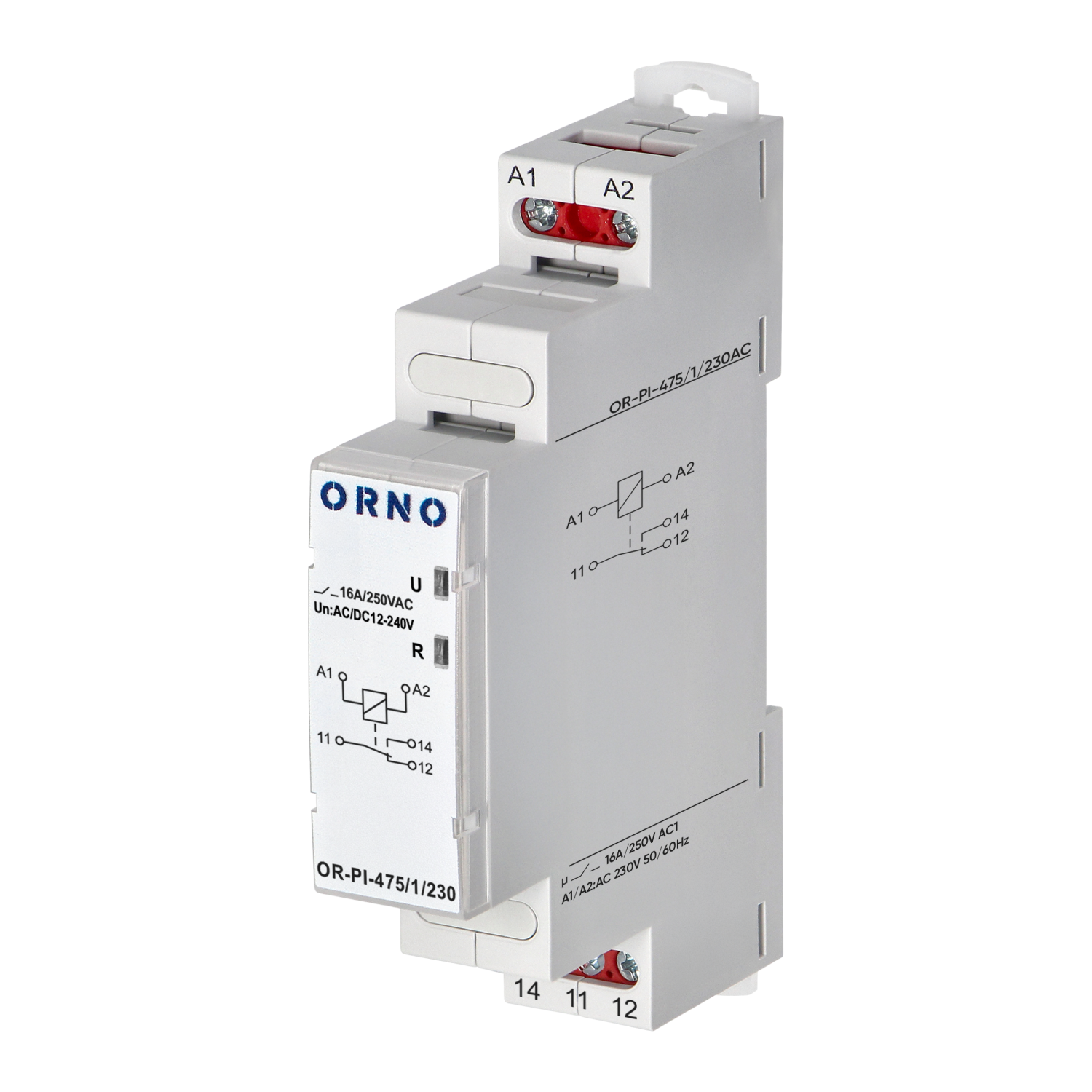

Przekaźnik instalacyjny Economic to urządzenie modułowe, które odpowiada za sterowanie działaniem innego urządzenia. Znajduje zastosowanie zarówno w instalacjach domowych, jak i przemysłowych.
Urządzenie jest zasilane napięciem 230V AC przy częstotliwości 50/60Hz. Posiada jeden styk przełączający o znamionowym prądzie 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.
Produkt przeznaczony jest do montażu na szynę DIN 35 mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Urządzenie posiada zaciski na przewody o przekroju do 2,5 mm².
Kompaktowe wymiary wynoszące 65x18x90 mm, szerokość jednego modułu oraz głębokość wbudowania 90 mm zapewniają wygodny montaż i łatwą integrację z systemami elektrycznymi.
| Informacja ogólna: | |
|---|---|
| Funkcja: | Mechaniczny |
| Sposób montażu: | Szyna DIN |
| Szerokość wyrażona liczbą modułów: | 1 |
| Głębokość wbudowania [mm]: | 90 |
| Liczba styków przełącznych: | 1 |
| Rodzaj zestyków: | 1P |
| Materiał styków: | AgSnO2 |
| Napięcie sterowania 1 [V]: | 230 |
| Rodzaj napięcia sterowania 1: | AC |
| Częstotliwość napięcia sterowania 1 [Hz]: | 50/60 |
| Prąd znamionowy [A]: | 16 |
| Obciążenie znamionowe AC1 [V]: | 16 A / 250 V AC |
| Obciążenie znamionowe DC1 [V]: | 16 A / 24 V DC |
| Maksymalna moc łączenia AC1 [VA]: | 4000 |
| Rezystancja zestyków [mΩ]: | ≤ 100 |
| Max. Część łączeń: | 600 cykli/h |
| Roboczy zakres napięcia zasilania [Un]: | 0,85-1,1 |
| Max przekrój przewodów przyłączeniowych [mm2]: | 2.5 |
| Temperatura składowania [°C]: | od -40°C do +70°C |
| Temperatura pracy [°C]: | od -20°C do +50°C |
| Trwałość łączeniowa AC1: | > 0,5 x 10^5 |
| Stopień ochrony: | IP20 |
| Kategoria przepięciowa: | III |
| Klasa Palności Obudowy UL94: | VO |
| Wilgotnośćzewnętrzna [%]: | do 85 |
| Odporność na udary [g]: | 0.15 |
| Odporność na wibracje [mm DA]: | 9g/5g |
| Wysokość [mm]: | 64.6 |
| Szerokość [mm]: | 17.5 |
| Głębokość [mm]: | 90 |
| Waga [g]: | 0.6 |
